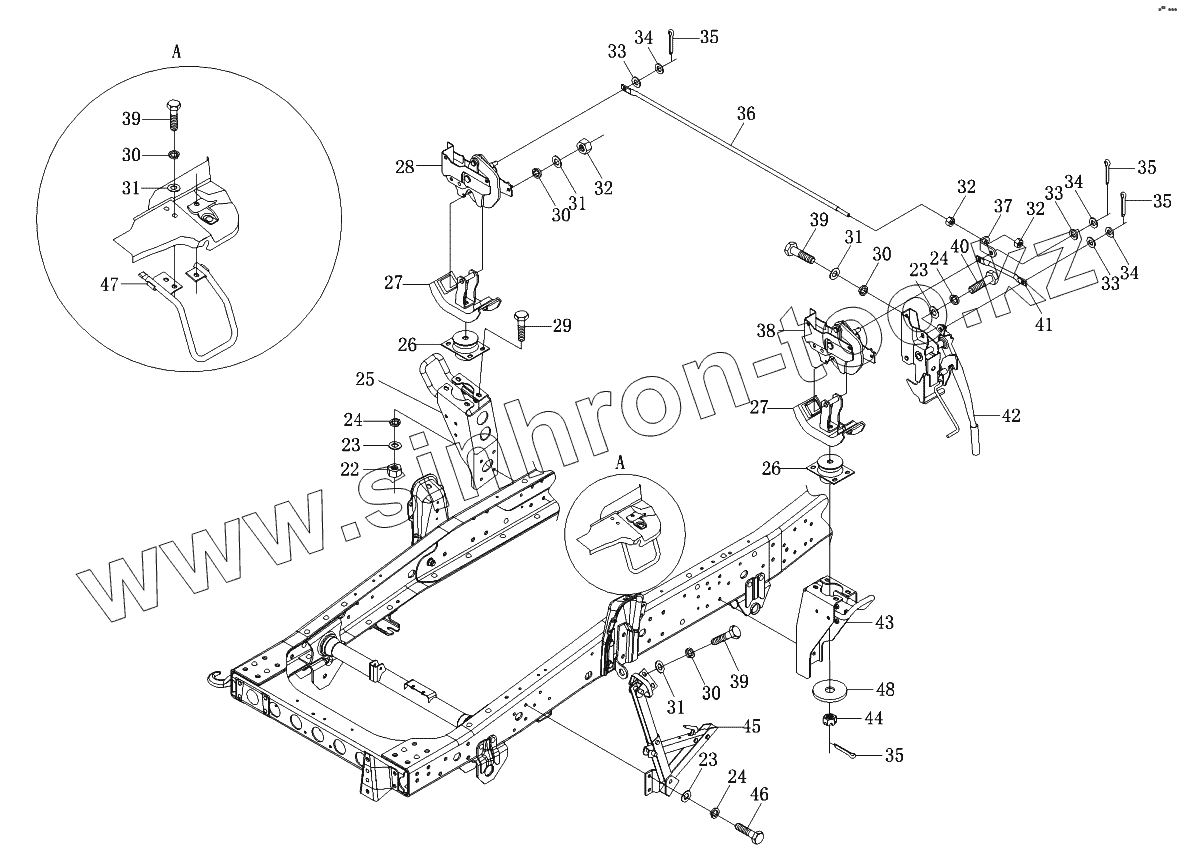

Каталог запасных частей к технике: Foton-BJ1069. Механизм опрокидывания и фиксации 1-рядной кабины
22
23
23
23
24
24
24
25
26
26
27
27
28
29
30
30
30
30
31
31
31
31
32
32
32
33
33
33
34
34
34
35
35
35
35
36
37
38
39
39
39
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 22 | Q340В10F30 | Гайка шестигранная тип 1 | |
| 23 | Q40110F30 | Плоская шайба | |
| 24 | Q40310F30 | Шайба пружинная | |
| 25 | 1В20050100040 | Кронштейн правый | |
| 26 | 1В18050200212 | Прокладка | |
| 27 | 1В18050200211 | Кронштейн | |
| 28 | 1В18050200210 | Замок правый | |
| 29 | Q150В1030F30 | Болт с шестигранной головкой | |
| 30 | Q40308F30 | Шайба пружинная | |
| 31 | Q40108F30 | Плоская шайба | |
| 32 | Q340В08F30 | Гайка шестигранная тип 1 | |
| 33 | Q41812F30 | Шайба пружинная волнистая | |
| 34 | Q40112F30 | Плоская шайба | |
| 35 | Q5002525F30 | Шплинт | |
| 36 | 1В20050200214 | Тяга | |
| 37 | 1В18050200223 | Соединительная планка | |
| 38 | 1В18050200209 | Замок левый | |
| 39 | Q150В0830F30 | Болт с шестигранной головкой | |
| 40 | Q150В1020F30 | Болт с шестигранной головкой | |
| 41 | 1В18050200207 | Тяга короткая | |
| 42 | 1В18050200202 | Механизм управления | |
| 43 | 1В20050100030 | Кронштейн подвески кабины левый | |
| 44 | Q381В14F30 | Гайка корончатая | |
| 45 | 1В20050200030 | Ограничитель подъема кабины | |
| 46 | Q150В1035F30 | Болт с шестигранной головкой | |
| 47 | 1В20050200080 | Скоба | |
| 48 | 1В18050200224 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
