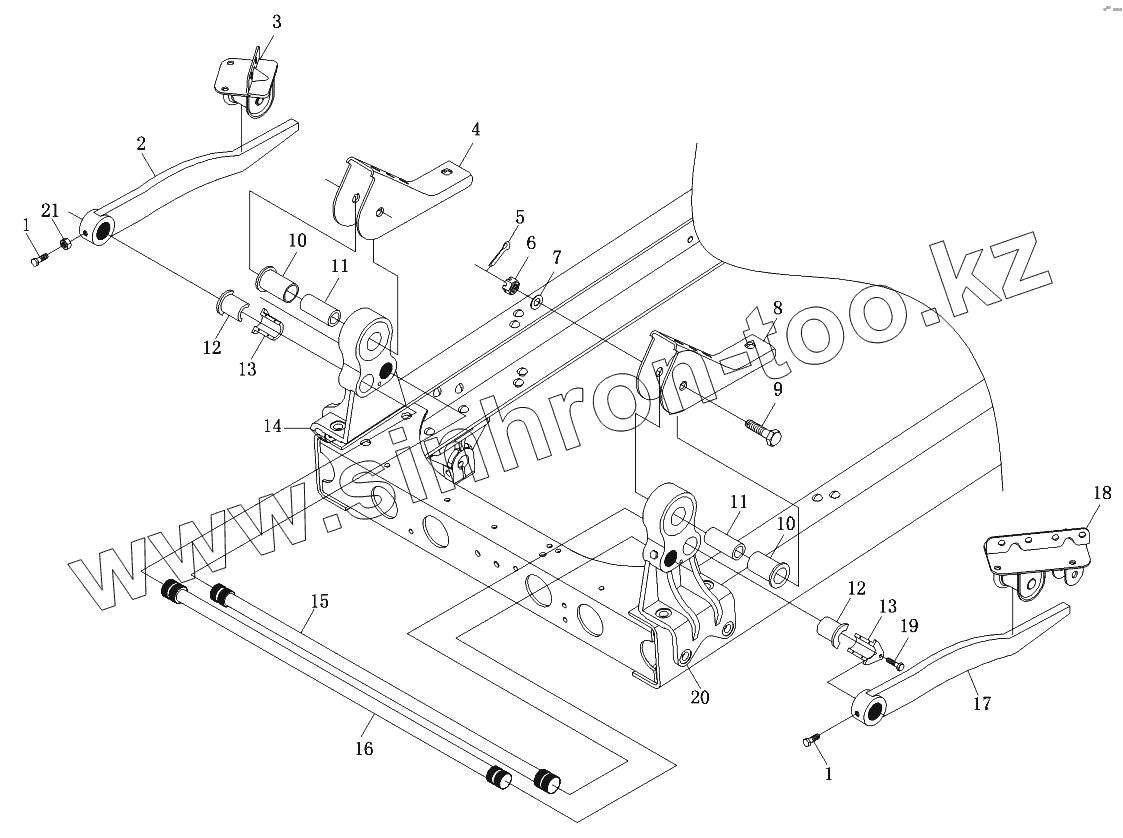

Каталог запасных частей к технике: Foton-BJ1069. Механизм опрокидывания и фиксации 1-рядной кабины
1
1
2
3
4
5
6
7
8
9
10
10
11
11
12
12
13
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1SВ2005020101 | 1SВ2005020101 | Механизм опрокидывания и фиксации кабины | |
| 1 | Q150В0830F30 | Болт с шестигранной головкой | |
| 2 | 1В20050200023 | Правый рычаг | |
| 3 | 1В20050200020 | Левый рычаг | |
| 4 | 1В20050200014 | Правая передняя верхняя опора | |
| 5 | Q5003240F30 | Шплинт | |
| 6 | Q381В16F30 | Гайка корончатая | |
| 7 | Q40116F30 | Плоская шайба | |
| 8 | 1В20050200013 | Опора левая | |
| 9 | Q173В1685F30 | Болт с шестигранной головкой | |
| 10 | 1В20050200022 | Пластмассовая втулка | |
| 11 | 1В20050200021 | Втулка | |
| 12 | 1В22050200014 | Верхняя часть втулки торсиона | |
| 13 | 1В22050200015 | Нижняя часть втулки торсиона | |
| 14 | 1В20050200012 | Опора передняя правая | |
| 15 | 1В20050200016 | Торсион левый | |
| 16 | 1В20050200017 | Торсион правый | |
| 17 | 1В20050200015 | Левый рычаг | |
| 18 | 1В20050200040 | Блок колеса правого рычага | |
| 19 | Q1840625F30 | Болт с шестигранной головкой и зубчатым буртиком | |
| 20 | 1В20050200011 | Опора передняя левая | |
| 21 | Q340В08F30 | Гайка шестигранная тип 1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
