Каталог запасных частей к технике: Foton-BJ1069. Гидроусилитель рулевого управления
1
2
2
3
3
4
4
5
5
6
6
7
8
9
10
10
11
11
12
12
12
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
20
21
22

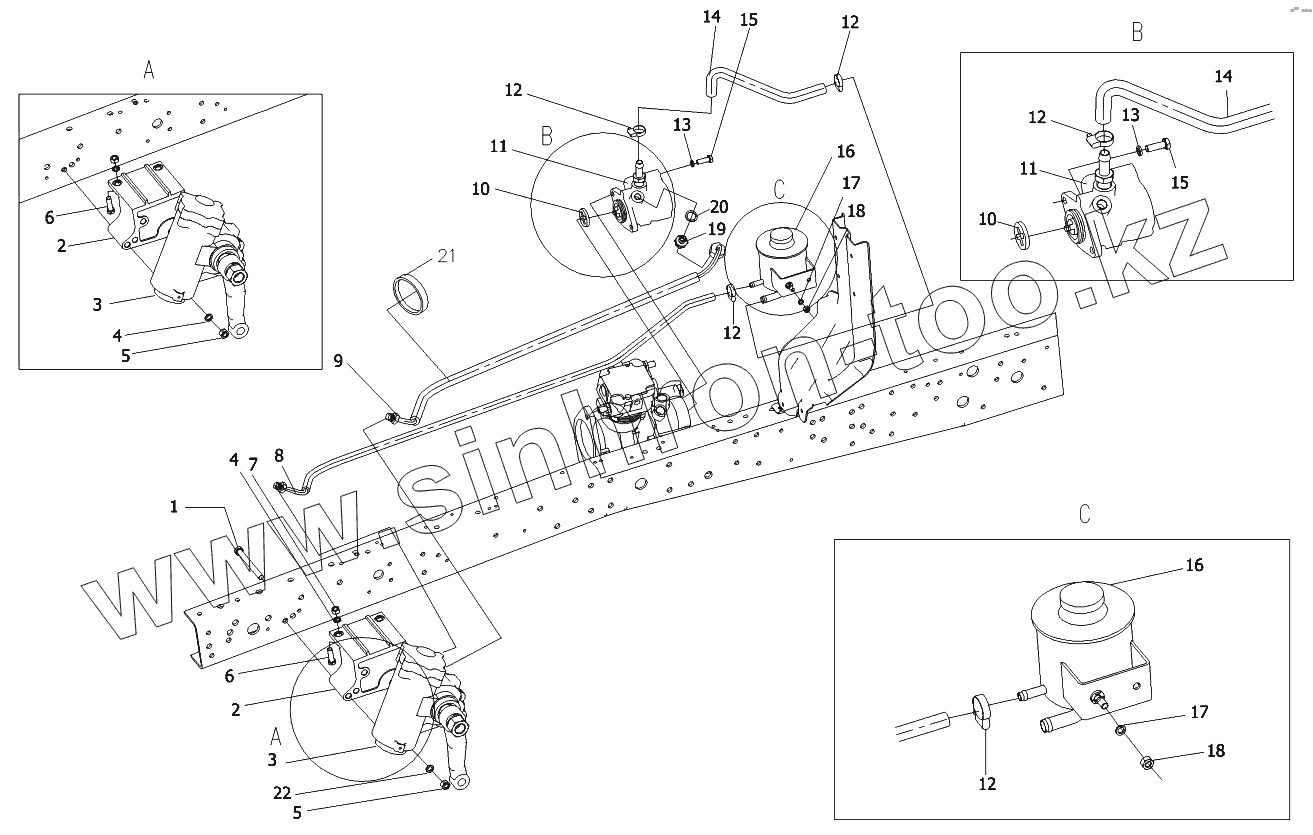

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1S10693400106 | 1S10693400106 | Рулевой механизм | |
| 1 | Q150В12120ТF2 | Болт с шестигранной головкой | |
| 2 | 1106934000025 | Кронштейн рулевого механизма | |
| 3 | 1106934000028 | Рулевой механизм с рычагом | |
| 4 | Q40312 | Шайба пружинная | |
| 5 | Q340В12Т13F2 | Шестигранная гайка | |
| 6 | Q150В1240 | Болт, шайба пружинная, шайба плоская | |
| 7 | Q340В12 | Гайка шестигранная тип 1 | |
| 8 | 1106934000046 | Трубопровод низкого давления | |
| 9 | 1106934000037 | Маслопровод высокого давления | |
| 10 | 1106934000034 | Втулка | |
| 11 | 1106934000035 | Насос гидроусилителя рулевого управления в сборе | |
| 12 | Q67627 | Хомут червячный | |
| 13 | Q40310 | Шайба пружинная | |
| 14 | 1106934000047 | Впускная труба масляного насоса | |
| 15 | Q150В1030 | Болт с шестигранной головкой | |
| 16 | 1106934000045 | Бачок гидроусилителя рулевого управления в сборе | |
| 17 | Q40308 | Шайба пружинная | |
| 18 | Q340В08 | Гайка шестигранная тип 1 | |
| 19 | 1106934000043 | Штуцер | |
| 20 | 1106934000068 | Шайба медная | |
| 21 | Q67407200 | Хомут стяжной | |
| 22 | Q40512 | Тяжелая пружинная шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
