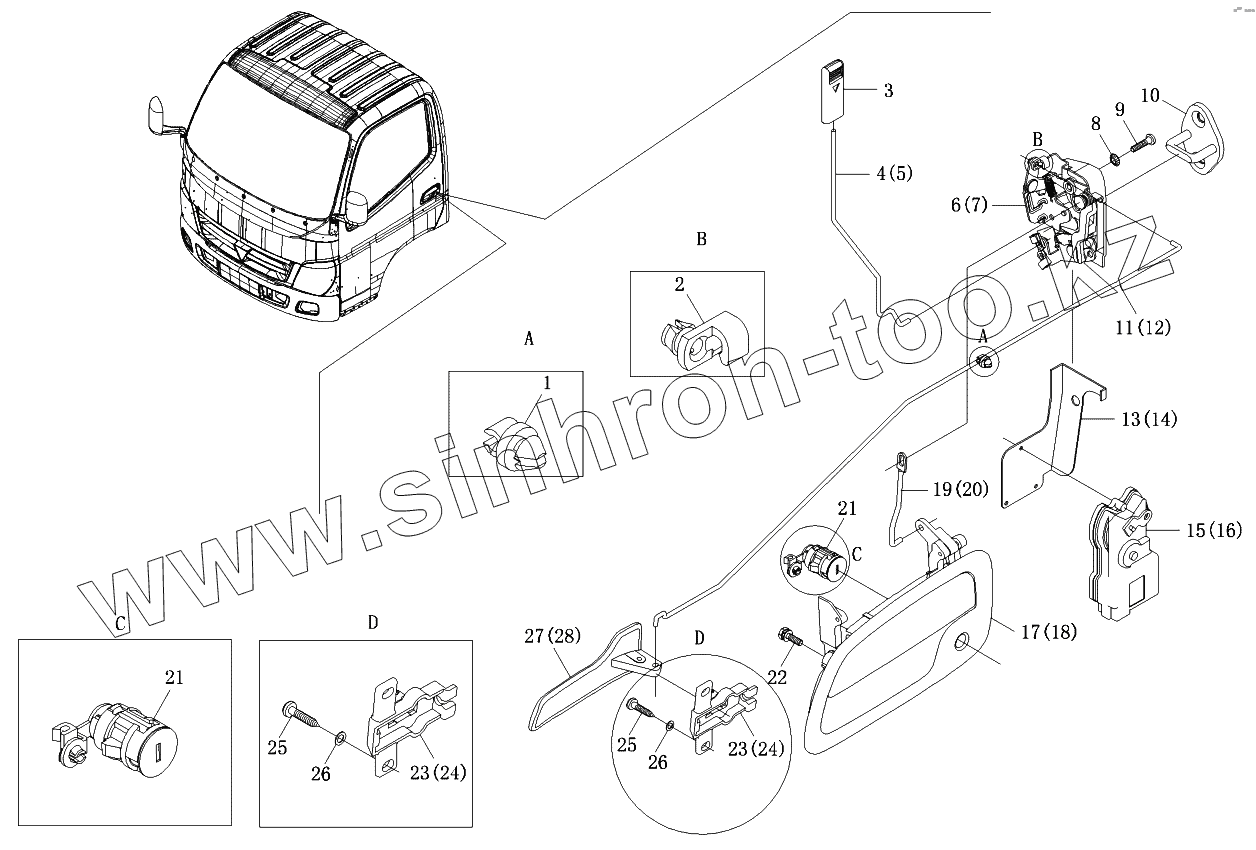

Каталог запасных частей к технике: Foton-BJ1069. Дверной замок
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
23
24
24
25
25
26
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1В18061500102 | 1В18061500102 | Установка замка правой передней двери | |
| 1В18061500101 | 1В18061500101 | Замок левой передней двери | |
| 1 | 1В18061500009 | Кнопка-зажим | |
| 2 | 1В18061500008 | Пластмассовая кнопка | |
| 3 | 1В18061500017 | Кнопка дверного замка | |
| 4 | 1В18061500018 | Вертикальный рычаг тяги левой передней двери | |
| 5 | 1В18061500028 | Вертикальная тяга замка правой передней двери | |
| 6 | 1В18061500012 | Замок левой передней двери | |
| 7 | 1В18061500022 | Замок передней двери правый | |
| 8 | Q41406 | Шайба стопорная | |
| 9 | Q2570616 | Потайной винт | |
| 10 | 1В18061500025 | Фиксатор замка | |
| 11 | 1В18061500019 | Поперечный рычаг тяги замка левой передней двери | |
| 12 | 1В18061500029 | Тяга замка правой передней двери | |
| 13 | 1В18061500014 | Кронштейн замка левой передней двери | |
| 14 | 1В18061500024 | Кронштейн замка правой передней двери | |
| 15 | 1В18061500013 | Замок левой передней двери | |
| 16 | 1В18061500023 | Замок правой передней двери | |
| 17 | 1В18061500036 | Наружная ручка замка левой передней двери | |
| 18 | 1В18061500046 | Наружная ручка замка правой передней двери | |
| 19 | 1В18061500021 | Тяга наружной ручки замка левой передней двери | |
| 20 | 1В18061500031 | Тяга | |
| 21 | 1В18061500005 | Выключатель замка двери | |
| 22 | Q1460612 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 23 | 1В18061500033 | Внутренняя ручка замка левой передней двери | |
| 24 | 1В18061500038 | Основание внутренней ручки замка правой передней двери | |
| 25 | Q2714816 | Винт | |
| 26 | Q40005 | Шайба | |
| 27 | 1В18061500034 | Внутренняя ручка замка левой передней двери | |
| 28 | 1В18061500039 | Внутренняя ручка замка правой передней двери |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
