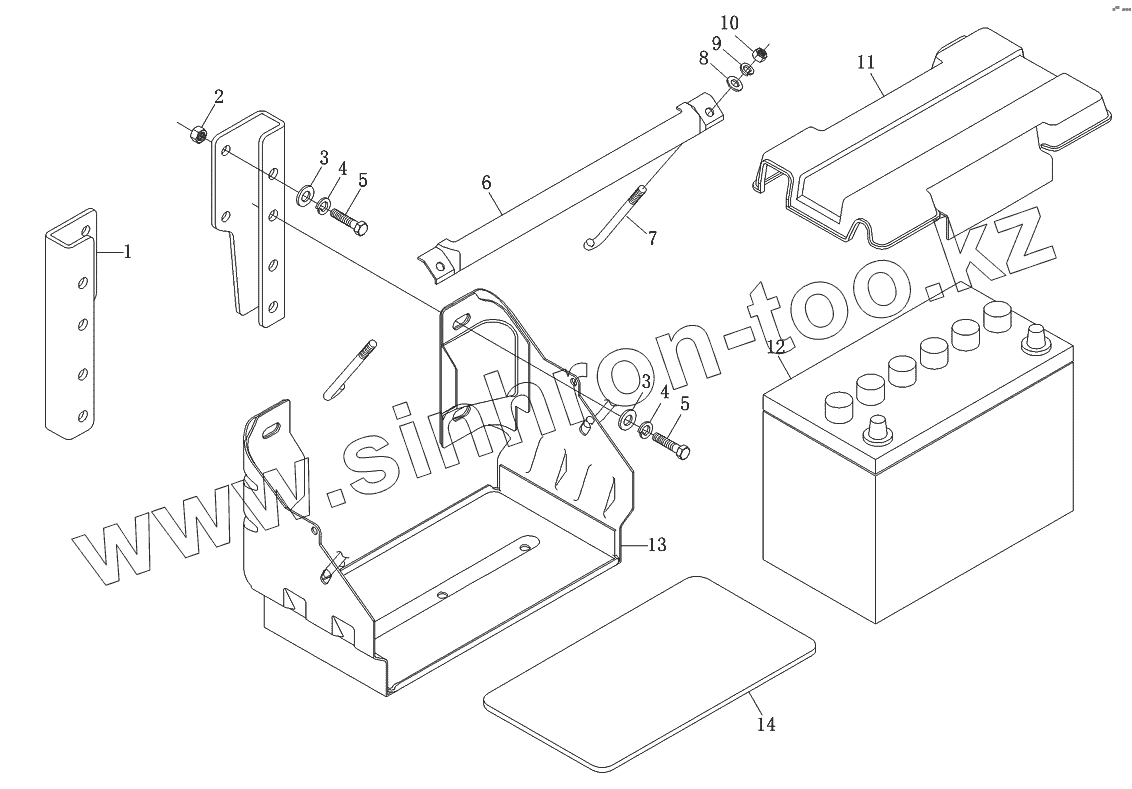

Каталог запасных частей к технике: Foton-BJ1049. Установка аккумулятора

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

5

5

6

7

8

9

10

11

12

13

14

Позиция на иллюстрации	Заводской номер детали		Название детали
1S10493613001	1S10493613001		Аккумулятор 12V
1	1102936100030		Кронштейн аккумуляторного ящика
2	Q340В10F30		Гайка шестигранная тип 1
3	Q40110F30		Плоская шайба
4	Q40310F30		Шайба пружинная
5	Q150В1030		Болт с шестигранной головкой
6	1102936100020		Крепежная планка аккумулятора
7	1102936100040		Тяга
8	Q40108F30		Плоская шайба
9	Q40308F30		Шайба пружинная
10	Q340В08F30		Гайка шестигранная тип 1
11	1102936100050		Защитная крышка аккумулятора
12	1102936100016		Аккумулятор
13	1102936100010		Ящик аккумулятора
14	1104936130010		Амортизаторная прокладка аккумулятора
