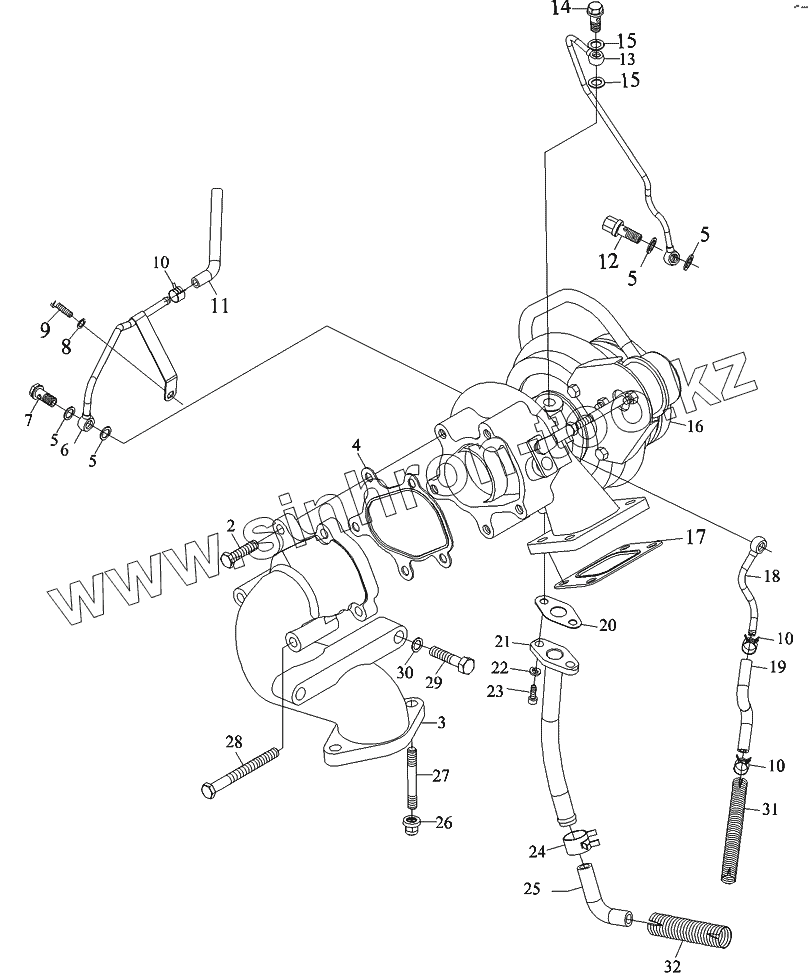

Каталог запасных частей к технике: Foton-BJ1049. Турбокомпрессор
2
3
4
5
5
5
5
6
7
8
9
10
10
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЕS04933900019 | ЕS04933900019 | Турбокомпрессор в сборе | |
| 1 | Е049339000003 | Прокладка выпускной трубы турбокомпрессора | |
| 2 | Е049339000030 | Болт | |
| 3 | Е049339000061 | Задняя труба турбокомпрессора | |
| 4 | Е049339000004 | Прокладка | |
| 5 | Е049339000011 | Медная шайба | |
| 6 | Е049339000069 | Труба впускная | |
| 7 | Е049339000013 | Болт | |
| 8 | Q40108 | Плоская шайба | |
| 9 | Е049322000037 | Болт М8х16 | |
| 10 | Q673В15 | Пружинный хомут | |
| 11 | Е049339000012 | Труба впускная | |
| 12 | Е049339000089 | Болт соединительный | |
| 13 | Е049339000067 | Трубка впускная турбокомпрессора | |
| 14 | Е049339000008 | Болт | |
| 15 | Е049339000010 | Медная шайба | |
| 16 | Е049339000080 | Турбокомпрессор | |
| 17 | Е049339000005 | Прокладка | |
| 18 | Е049339000019 | Выпускная труба турбокомпрессора | |
| 19 | Е049339000140 | Выпускная труба | |
| 20 | Е049339000007 | Прокладка | |
| 21 | Е049339000066 | Возвратный маслопровод турбокомпрессора | |
| 22 | Q40308 | Шайба пружинная | |
| 23 | Q218В0825 | Винт | |
| 24 | Е049363000014 | Хомут трубопровода отопления | |
| 25 | Е049339000090 | Шланг | |
| 26 | Е049101000063 | Гайка с шайбой | |
| 27 | N1R1050GGD | Шпилька | |
| 28 | Е049323000020 | Длинный болт соединения турбокомпрессора | |
| 29 | Е049339000091 | Болт | |
| 30 | Q40208 | Шайба | |
| 31 | Е049339000076 | Теплоизолирующая втулка | |
| 32 | Е049339000078 | Теплоизолирующая втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
