Каталог запасных частей к технике: Foton-BJ1049. Система выпуска газов
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
19
19
19
20
21
21
21
21
21
21
21
22
22
22
22
23
23
24
25
25
26
26
26
26
26
26
26
26
26
27
27
27
27
27
27
27
27
27
28
29
30
31
32
33
34
35

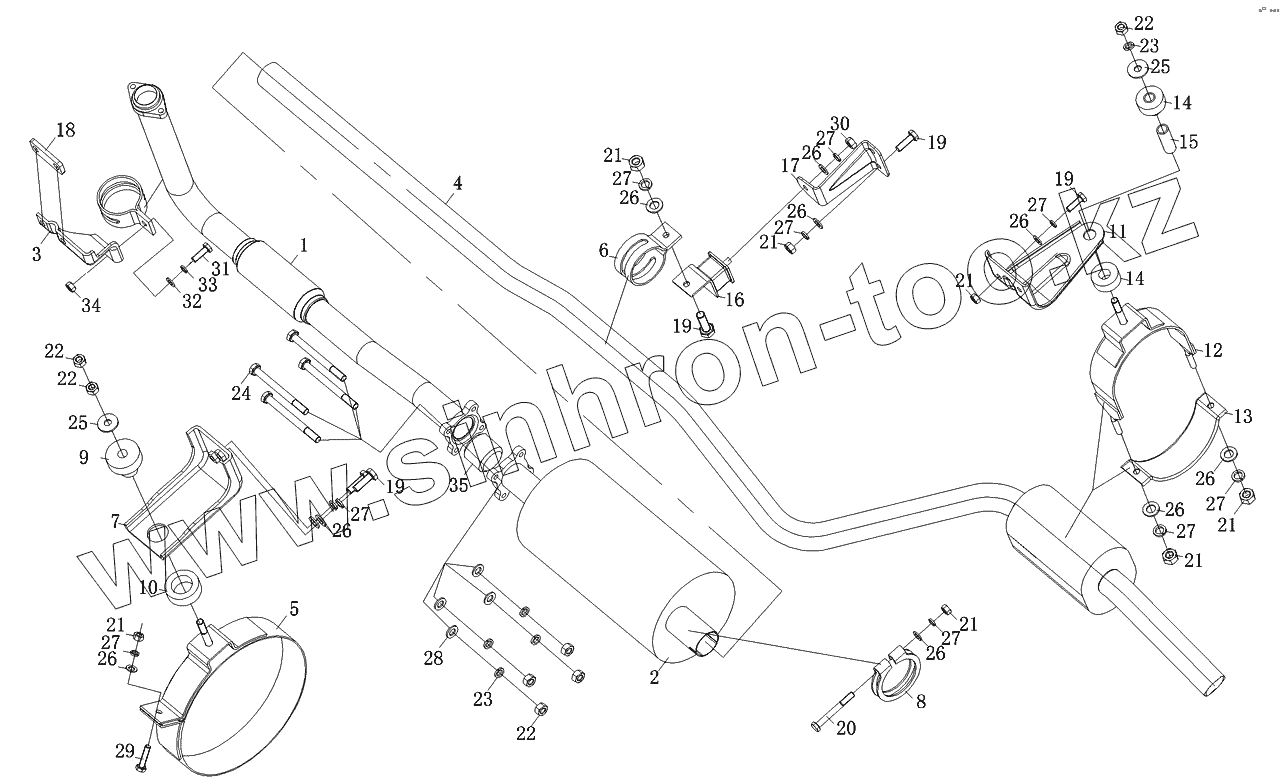

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1S10491200117 | 1S10491200117 | Выхлопная система | |
| 1S10491200112 | 1S10491200112 | Выхлопная система | |
| 1 | 1104912000110 | Труба выхлопная | |
| 2 | 1104912000072 | Глушитель в сборе | |
| 3 | 1102912000005 | Кронштейн выхлопной трубы | |
| 4 | 1104912000073 | Труба выхлопная задняя с глушителем | |
| 5 | 1104912000074 | Кронштейн подвески глушителя | |
| 6 | 1104912000075 | Хомут | |
| 7 | 1102912000009 | Кронштейн глушителя | |
| 8 | 1104912000081 | Зажимной хомут I | |
| 9 | 1102912000007 | Резиновая шайба | |
| 10 | 1102912000002 | Резиновая шайба | |
| 11 | 1104912000052 | Кронштейн подвески заднего глушителя | |
| 12 | 1104912000053 | Верхний хомут заднего глушителя | |
| 13 | 1104912000054 | Нижний монтажный хомут заднего глушителя | |
| 14 | 1104312000002 | Резиновая упругая прокладка | |
| 15 | 1104312000003 | Втулка | |
| 16 | 1104912000007 | Соединение упругое среднее | |
| 17 | 1104912000011 | Кронштейн средний | |
| 18 | 1104912000045 | Пластинчатая прокладка | |
| 19 | Q150В0825 | Болт с шестигранной головкой | |
| 20 | Q150В0870 | Болт с шестигранной головкой | |
| 21 | Q340В08 | Гайка шестигранная тип 1 | |
| 22 | Q340В10 | Гайка шестигранная тип 1 | |
| 23 | Q40310 | Шайба пружинная | |
| 24 | Q150В10110 | Болт с шестигранной головкой | |
| 25 | Q40210 | Шайба | |
| 26 | Q40108 | Плоская шайба | |
| 27 | Q40308 | Шайба пружинная | |
| 28 | Q40110 | Плоская шайба | |
| 29 | Q150В0835 | Болт с шестигранной головкой | |
| 30 | Q341В08 | Гайка шестигранная тип 1 | |
| 31 | Q150В0825F30 | Болт с шестигранной головкой | |
| 32 | Q40108F30 | Плоская шайба | |
| 33 | Q40308F30 | Шайба пружинная | |
| 34 | Q340В08F30 | Гайка шестигранная тип 1 | |
| 35 | 1104912000118 | Переходная труба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
