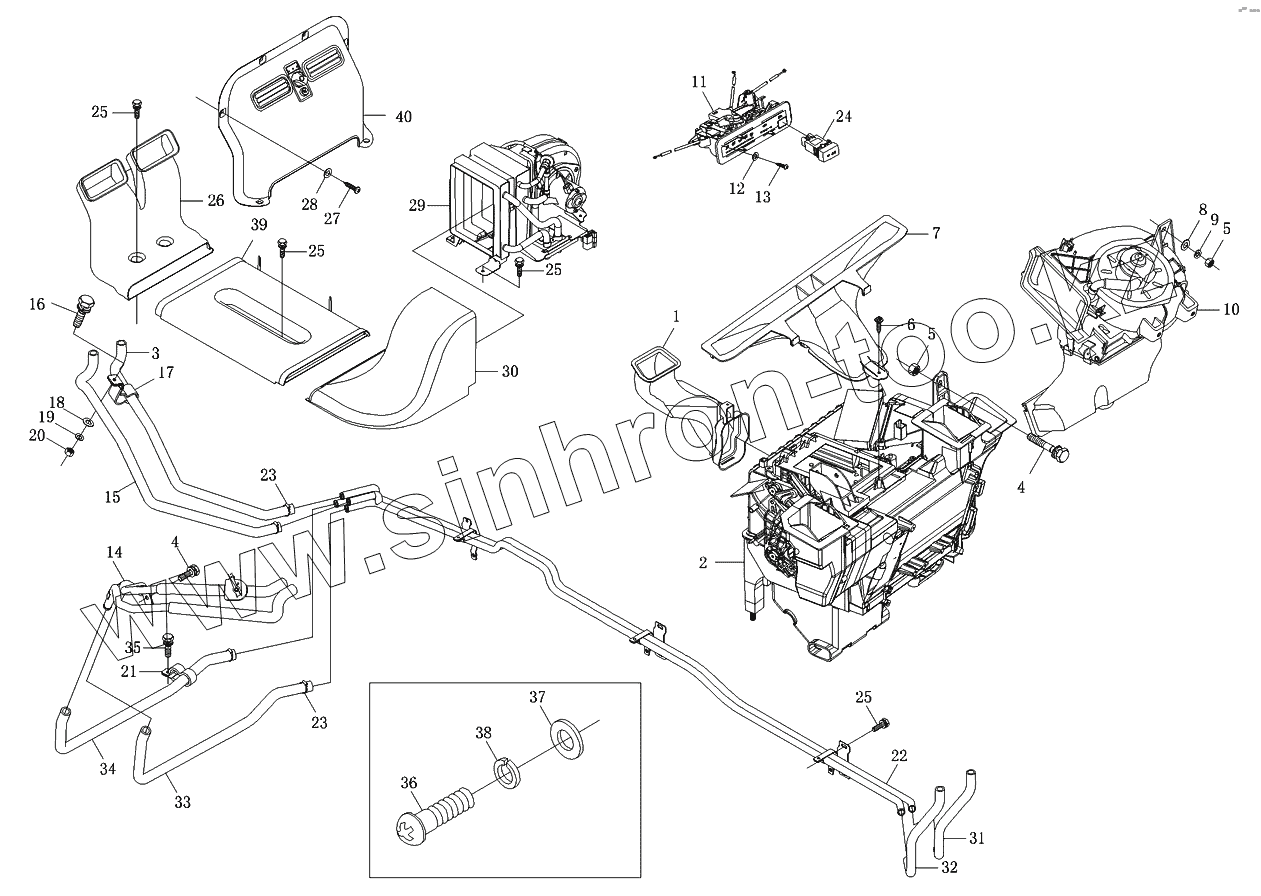

Каталог запасных частей к технике: Foton-BJ1049. Система отопления 2-рядной кабины
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
25
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1В18081100184 | 1В18081100184 | Система отопления двухрядной панели | |
| 1SВ1808110128 | 1SВ1808110128 | Система отопления | |
| 1В18081100003 | 1В18081100003 | Система отопления | |
| 1В18081100091 | 1В18081100091 | Система отопления | |
| 1 | 1В18081100051 | Левый воздуховод отопителя | |
| 2 | 1В18081100216 | Отопитель | |
| 3 | 1В18081100039 | Трубопровод отопителя | |
| 4 | Q1460820F30 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 5 | Q360В08F30 | Гайка шестигранная тип 2 | |
| 6 | Q2704213 | Винт самонарезающий | |
| 7 | 1В18081100014 | Воздухопровод обогрева ветрового стекла | |
| 8 | Q40108F30 | Плоская шайба | |
| 9 | Q40308F30 | Шайба пружинная | |
| 10 | 1В18081100010 | Вентилятор в сборе 12V | |
| 11 | 1В18081100217 | Механизм управления отоплением и вентиляцией 12V | |
| 12 | Q40105F30 | Плоская шайба | |
| 13 | Q2714216 | Винт | |
| 14 | 1В18081100019 | Трубопровод отопителя 493 | |
| 15 | 1В18081100038 | Трубопровод отопителя | |
| 16 | Q1460620F30 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 17 | 1В18081100033 | Скоба | |
| 18 | Q40106F30 | Плоская шайба | |
| 19 | Q40306F30 | Шайба пружинная | |
| 20 | Q340В06F30 | Гайка шестигранная тип 1 | |
| 21 | 1В18081100035 | Скоба | |
| 22 | 1В18081100031 | Трубопровод заднего отопителя | |
| 23 | Q67627 | Хомут червячный | |
| 24 | 1В18081100176 | Выключатель | |
| 25 | Q1460625F30 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 26 | 1В18081100080 | Задний воздухопровод 2 | |
| 27 | Q2713522 | Винт | |
| 28 | Q40104 | Шайба плоская | |
| 29 | 1В18081100024 | Отопитель кабины | |
| 30 | 1В18081100028 | Задний воздухопровод 1 | |
| 31 | 1В18081100040 | Трубопровод отопителя | |
| 32 | 1В18081100041 | Трубопровод отопителя | |
| 33 | 1В18081100023 | Трубопровод отопителя двухрядной кабины 493 | |
| 34 | 1В18081100036 | Трубопровод отопителя | |
| 35 | Q1460825F30 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 36 | Q2140416 | Винт | |
| 37 | Q40204 | Шайба | |
| 38 | Q40304 | Шайба пружинная | |
| 39 | 1В18081100081 | Задний воздухопровод 3 | |
| 40 | 1В18081100079 | Декоративная панель заднего отопителя |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
