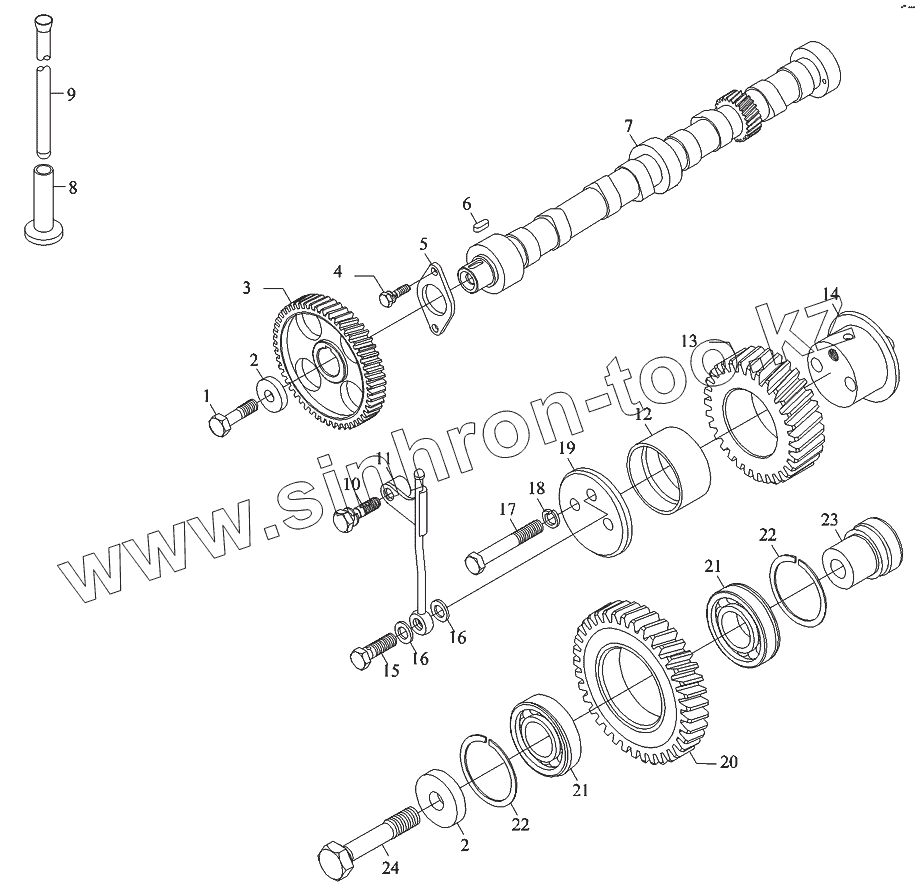

Каталог запасных частей к технике: Foton-BJ1049. Распределительный вал
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
21
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЕS04930500000 | ЕS04930500000 | Распределительный вал в сборе | |
| 1 | Е049305000018 | Болт шестерни распределительного вала | |
| 2 | Е049305000006 | Нажимная планка вала верхней паразитной шестерни | |
| 3 | Е049305000016 | Шестерня распределительного вала | |
| 4 | Е049151000075 | Болт с шестигранной головкой и пружинная шайба | |
| 5 | Е049305000019 | Упорная пластина распределительного вала | |
| 6 | Е049305000017 | Шпонка | |
| 7 | Е049305000015 | Распределительный вал | |
| 8 | Е049305000002 | Толкатель | |
| 9 | Е049305000013 | Толкатель | |
| 10 | Q1420820 | Болт с шестигранной головкой и пружинная шайба | |
| 11 | Е049305000014 | Масляная трубка | |
| 12 | Е049305000021 | Подкладка нижней паразитной шестерни | |
| 13 | Е049305000020 | Нижняя шестерня | |
| 14 | Е049305000003 | Вал нижнего ведущего ролика | |
| 15 | Е049305000008 | Болт соединительный | |
| 16 | Е049305000009 | Медная шайба | |
| 17 | Е049305000056 | Крепежный болт | |
| 18 | Q40308 | Шайба пружинная | |
| 19 | Е049305000004 | Нажимная планка нижней паразитной шестерни | |
| 20 | Е049305000022 | Верхняя паразитная шестерня | |
| 21 | NZS60/28N | Подшипник качения 60/28N | |
| 22 | Е049305000023 | Кольцо стопорное | |
| 23 | Е049305000005 | Вал верхней паразитной шестерни | |
| 24 | Е049305000007 | Болт верхней паразитной шестерни |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
