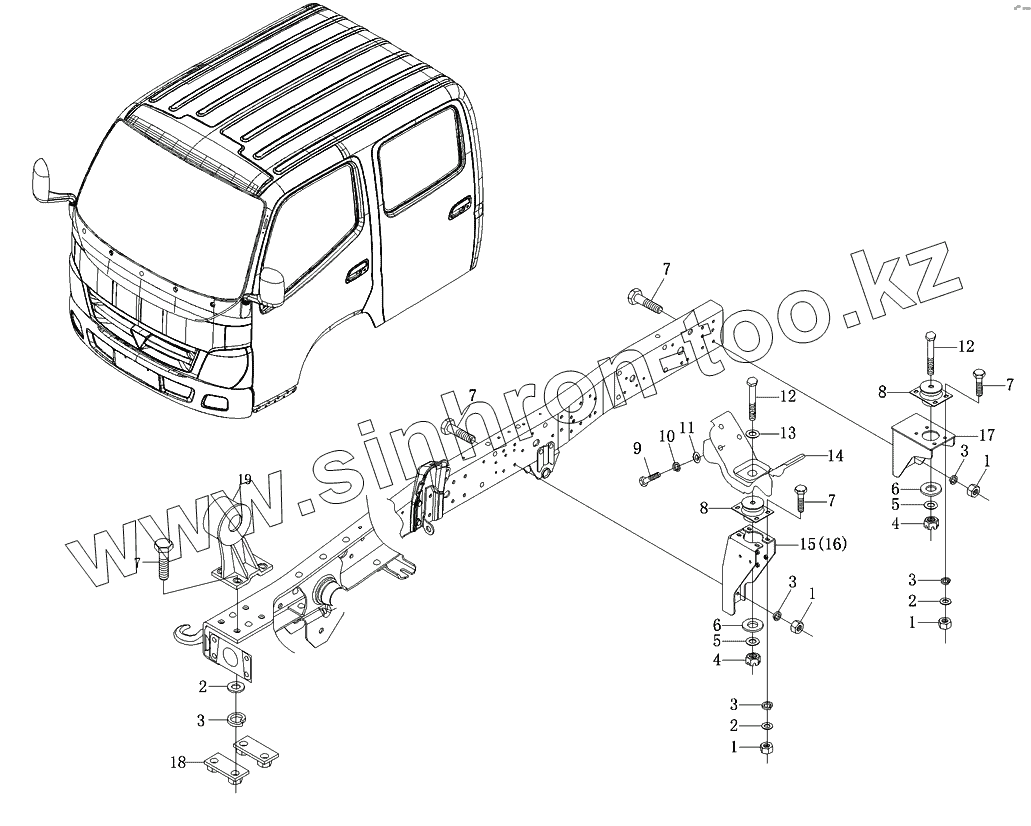

Каталог запасных частей к технике: Foton-BJ1049. Подвеска 2-рядной кабины
1
1
1
1
2
2
2
3
3
3
3
3
4
4
5
5
6
6
7
7
7
7
7
8
8
9
10
11
12
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1SВ1805010102 | 1SВ1805010102 | Механизм фиксации кабины | |
| 1 | Q340В10F30 | Гайка шестигранная тип 1 | |
| 2 | Q40110F30 | Плоская шайба | |
| 3 | Q40310F30 | Шайба пружинная | |
| 4 | Q32814Т13F9 | Гайка | |
| 5 | Q40114 | Шайба плоская | |
| 6 | 1В18050200224 | Шайба | |
| 7 | Q150В1030F30 | Болт с шестигранной головкой | |
| 8 | 1В18050200212 | Прокладка | |
| 9 | Q150В0825 | Болт с шестигранной головкой | |
| 10 | Q40308 | Шайба пружинная | |
| 11 | Q40108 | Плоская шайба | |
| 12 | 1В18050200226 | Болт с шестигранной головкой | |
| 13 | Q40116 | Плоская шайба | |
| 14 | 1В18051000181 | Опора | |
| 15 | 1В18050100020 | Кронштейн кабины левый | |
| 16 | 1В18050100021 | Кронштейн крепления кабины правый | |
| 17 | 1В18050100014 | Кронштейн двухрядной кабины | |
| 18 | 1В18050200057 | Планка гаек опрокидывающего кронштейна | |
| 19 | 1В18050100072 | Передняя подвеска кабины |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
