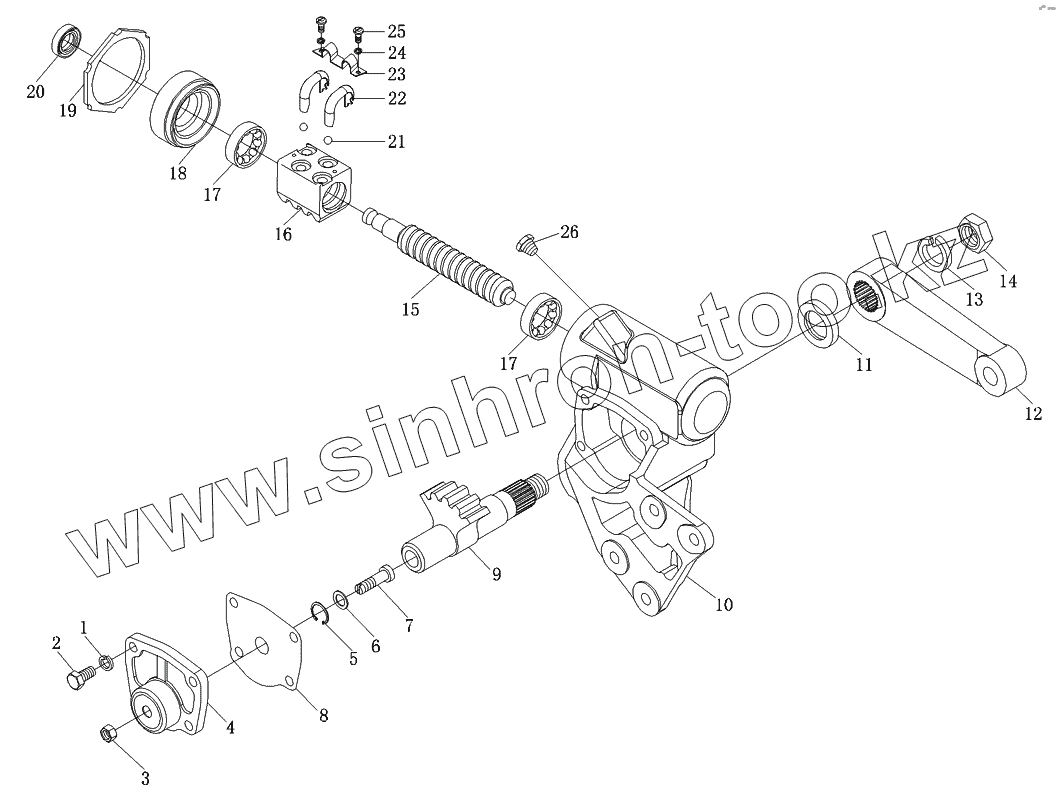

Каталог запасных частей к технике: Foton-BJ1049. Механизм рулевой
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1104934000110 | 1104934000110 | Рулевой механизм с рычагом | |
| 1 | Q40310 | Шайба пружинная | |
| 2 | Q151С1025 | Болт с шестигранной головкой | |
| 3 | Q341С10 | Гайка шестигранная тип 1 | |
| 4 | МF3401-081-Х07 | Боковая крышка | |
| 5 | Q43018 | Кольцо стопорное | |
| 6 | МF3401-063-050 | Прокладка регулировочного винта вала коромысел | |
| 7 | МF3401-062-007 | Регулировочный болт | |
| 8 | МF3401-083-007 | Боковая крышка с втулкой | |
| 9 | МF3401-061-007 | Вал рулевой | |
| 10 | МF3401-021-Х07 | Кожух | |
| 11 | МF3401-100-007 | Сальник | |
| 12 | МF3401-261-S07 | Рычаг поворотный | |
| 13 | Q40322 | Шайба пружинная | |
| 14 | МF3401-271-007 | Контровочная гайка | |
| 15 | МF3401-041-Х07 | Винт рулевого управления | |
| 16 | МF3401-042-Х07 | Поворотная гайка | |
| 17 | МF3401-160-007 | Подшипник | |
| 18 | МF3401-121-007 | Верхняя крышка | |
| 19 | МF3401-122-007 | Контровочная гайка | |
| 20 | МF3401-140-007 | Сальник | |
| 21 | [Стальной шарик 7.144G206 GВ/Т308-200] | Стальной шарик 7.144G206 GВ/Т308-200 | |
| 22 | МF3401-043-007 | Направляющая шарика | |
| 23 | МF3401-046-007 | Зажим направляющей трубы | |
| 24 | Q40404 | Шайба пружинная | |
| 25 | Q2140406 | Винт | |
| 26 | МF3401-140-007 | Сальник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
