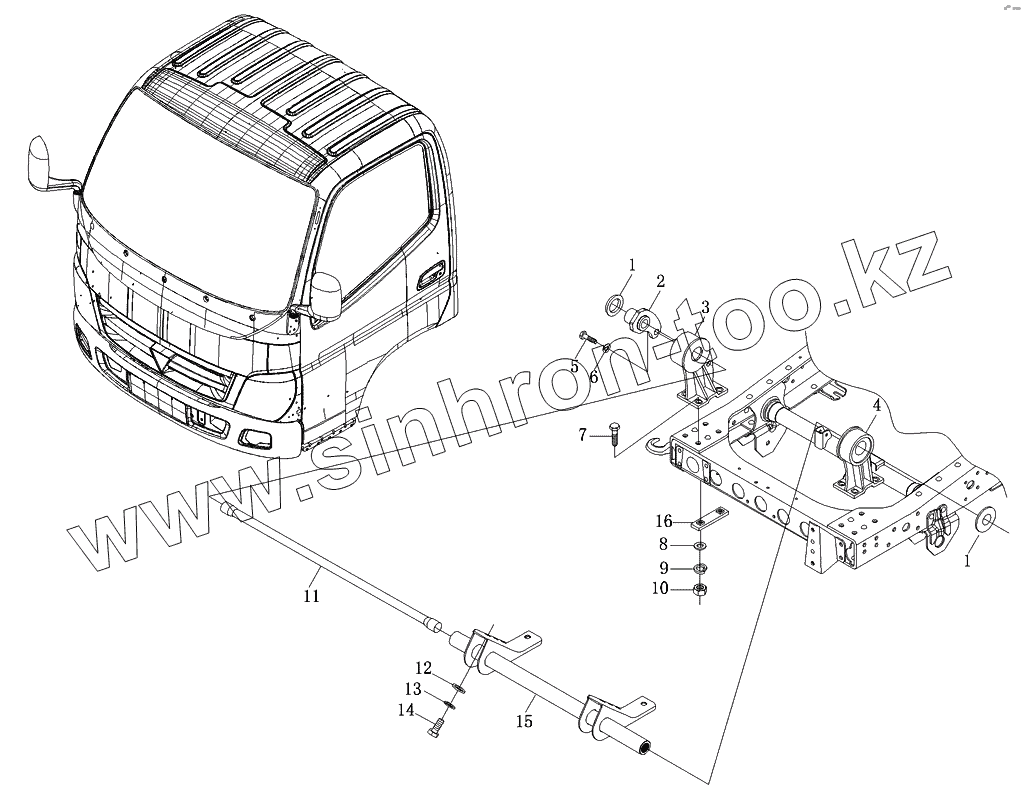

Каталог запасных частей к технике: Foton-BJ1049. Механизм опрокидывания и фиксации 1-рядной кабины

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1SВ1805020103	1SВ1805020103		Механизм опрокидывания и фиксации кабины
1	1В17850200079		Стопорное кольцо
2	1В18050200040		Пластина-ограничитель
3	1В18050200012		Опора передняя правая
4	1В18050200011		Опора передняя левая
5	Q150В1640F30		Болт с шестигранной головкой
6	Q40116F30		Плоская шайба
7	Q150В1440ТF30		Болт с шестигранной головкой
8	Q40014F30		Шайба
9	Q40314F30		Шайба пружинная
10	Q340В14		Гайка
11	1В18050200016		Пружина торсиона (1,5-рядная)
12	Q40112F30		Плоская шайба
13	Q40312F30		Шайба пружинная
14	Q150В1235ТF30		Болт с шестигранной головкой
15	1В18050200050		Перекладина
16	1В18050200057		Планка гаек опрокидывающего кронштейна

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
