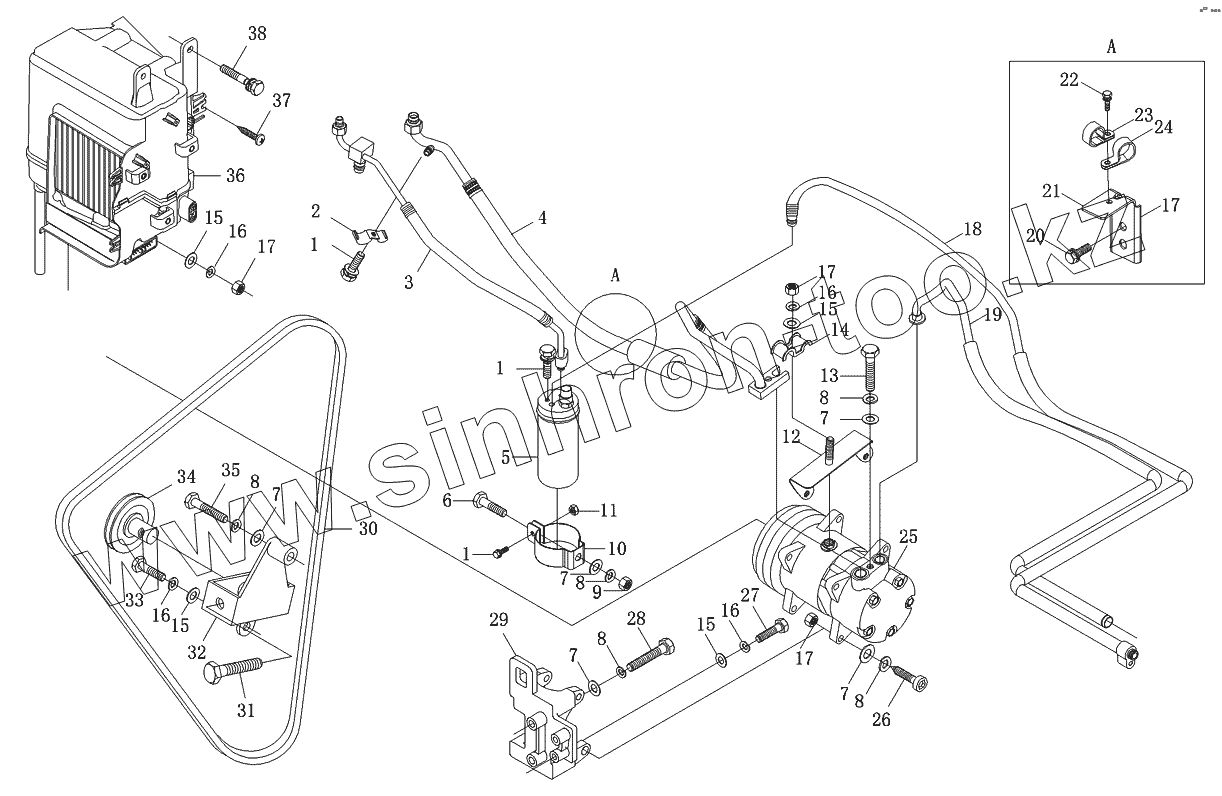

Каталог запасных частей к технике: Foton-BJ1049. Кондиционер
1
1
1
2
3
4
5
6
7
7
7
7
7
8
8
8
8
8
9
10
11
12
13
14
15
15
15
15
16
16
16
16
17
17
17
17
17
17
17
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1В18081200001 | 1В18081200001 | Установка кондиционера, кабина люкс | |
| 1В18081200039 | 1В18081200039 | Установка кондиционера однорядной панели 493 | |
| 1В18081200043 | 1В18081200043 | Установка кондиционера двухрядной панели 493 | |
| 1SВ1808120103 | 1SВ1808120103 | Кондиционер | |
| 1SВ1808120101 | 1SВ1808120101 | Кондиционер | |
| 1 | Q1460625F30 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 2 | 1В18081200036 | Скоба | |
| 3 | 1В18081200024 | Труба | |
| 4 | 1В18081200198 | Трубка от испарителя к компрессору | |
| 5 | 1В18081200177 | Ресивер | |
| 6 | Q150В1020F30 | Болт с шестигранной головкой | |
| 7 | Q40110F30 | Плоская шайба | |
| 8 | Q40310F30 | Шайба пружинная | |
| 9 | Q340В10F30 | Гайка шестигранная тип 1 | |
| 10 | 1В16981200006 | Кронштейн ресивера | |
| 11 | Q340В06F30 | Гайка шестигранная тип 1 | |
| 12 | 1В18081200190 | Скоба | |
| 13 | Q151С1035F30 | Болт с шестигранной головкой | |
| 14 | 1В18081200102 | Скоба | |
| 15 | Q40108F30 | Плоская шайба | |
| 16 | Q40308F30 | Шайба пружинная | |
| 17 | Q340В08F30 | Гайка шестигранная тип 1 | |
| 17 | Q360В08F30 | Гайка шестигранная тип 2 | |
| 18 | 1В18081200214 | Трубопровод от конденсатора к ресиверу | |
| 19 | 1В18081200213 | Трубопровод от компрессора к конденсатору | |
| 20 | Q1460830F30 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 21 | 1В18081200195 | Скоба | |
| 22 | Q1460620F30 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 23 | 1104917200004 | Скоба | |
| 24 | Q68620F4 | Скоба | |
| 25 | 1В18081200096 | Компрессор кондиционера | |
| 26 | Q218В1045 | Винт | |
| 26 | Q218В1040F30 | Винт | |
| 27 | Q150В0845 | Болт с шестигранной головкой | |
| 28 | Q151С1045F30 | Болт с шестигранной головкой | |
| 29 | 1В17881200029 | Кронштейн компрессора | |
| 30 | 1В16981200011 | Ремень компрессора | |
| 31 | Q151В0880 | Болт с шестигранной головкой | |
| 32 | 1В16981200012 | Кронштейн натяжного шкива | |
| 33 | Q150В0835F30 | Болт с шестигранной головкой | |
| 34 | 1В16981200010 | Шкив натяжной | |
| 35 | Q151С1055 | Болт с шестигранной головкой | |
| 36 | 1В18081200010 | Испаритель 12V | |
| 37 | Q2714216 | Винт | |
| 38 | Q1460825F30 | Болт с шестигранной головкой, пружинная шайба и плоская шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
