Каталог запасных частей к технике: Foton-BJ1049. Топливная система
1
2
2
2
3
3
3
4
4
4
5
5
6
6
7
7
8
9
10
10
11
12
13
13
14
15
15
16
16
17
17
18
19
20
21
22
22
23
24
25
26

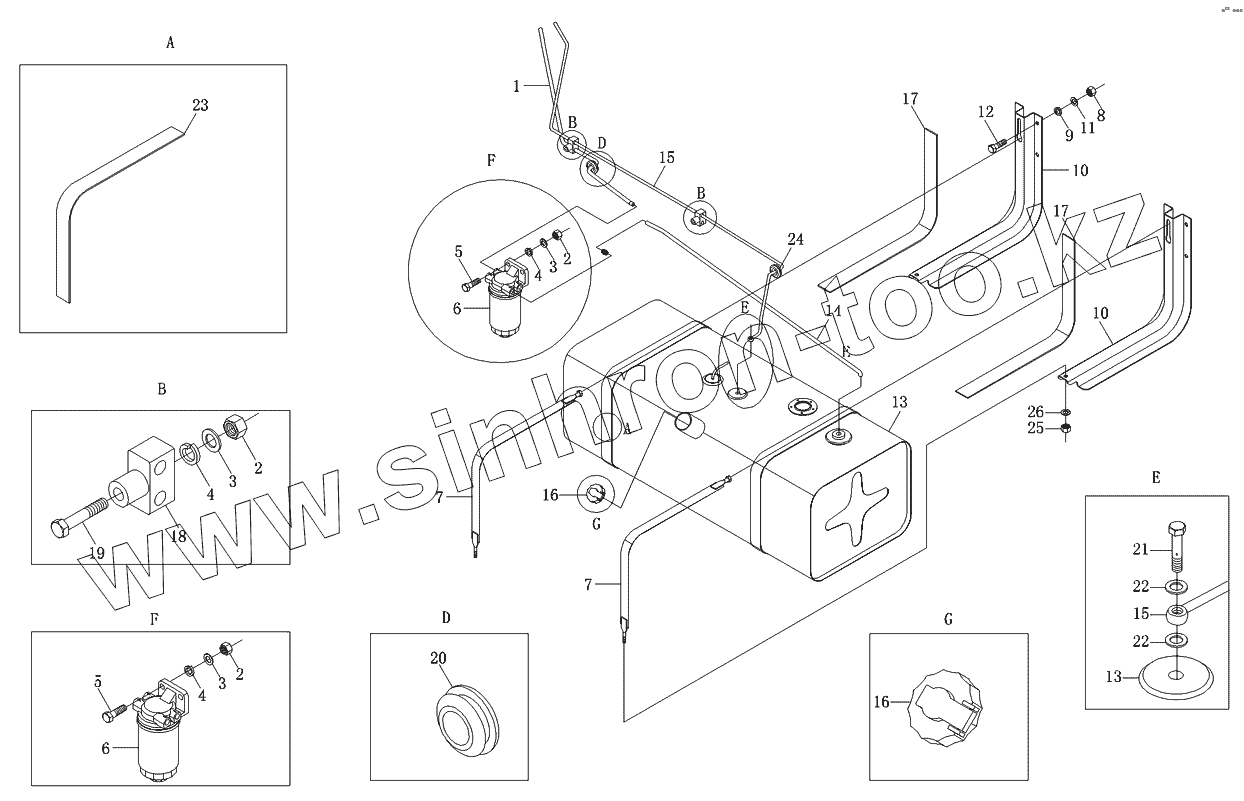

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1S10591100101 | 1S10591100101 | Топливная система | |
| 1 | 1105911400003 | Топливопровод задний | |
| 2 | Q340В08 | Гайка шестигранная тип 1 | |
| 3 | Q40308 | Шайба пружинная | |
| 4 | Q40108 | Плоская шайба | |
| 5 | Q150В0830 | Болт с шестигранной головкой | |
| 6 | 1106911500001 | Топливный фильтр | |
| 7 | 1104611100009 | Лента крепления топливного бака | |
| 8 | Q340В10F30 | Гайка шестигранная тип 1 | |
| 9 | Q40310F30 | Шайба пружинная | |
| 10 | 1104611100010 | Кронштейн топливного бака | |
| 11 | Q40110F30 | Плоская шайба | |
| 12 | Q150В1030F30 | Болт с шестигранной головкой | |
| 13 | 1104611100011 | Топливный бак | |
| 14 | 1105911400001 | Трубопровод топливный | |
| 15 | 1105911400005 | Топливопровод возвратный | |
| 16 | 1104911100009 | Крышка топливного бака | |
| 17 | 1104611100008 | Прокладка | |
| 18 | 1106611400009 | Зажим двухтрубный | |
| 19 | Q150В0860 | Болт | |
| 20 | 1102911400073 | Резиновое защитное кольцо | |
| 21 | 1102211400002 | Пустотелый болт | |
| 22 | 1102811400006 | Уплотнительное кольцо | |
| 23 | 1104611100007 | Защитная лента | |
| 24 | 1102211400053 | Проходное кольцо задней поперечной балки | |
| 25 | Q340В08F30 | Гайка шестигранная тип 1 | |
| 26 | Q40108F30 | Плоская шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
