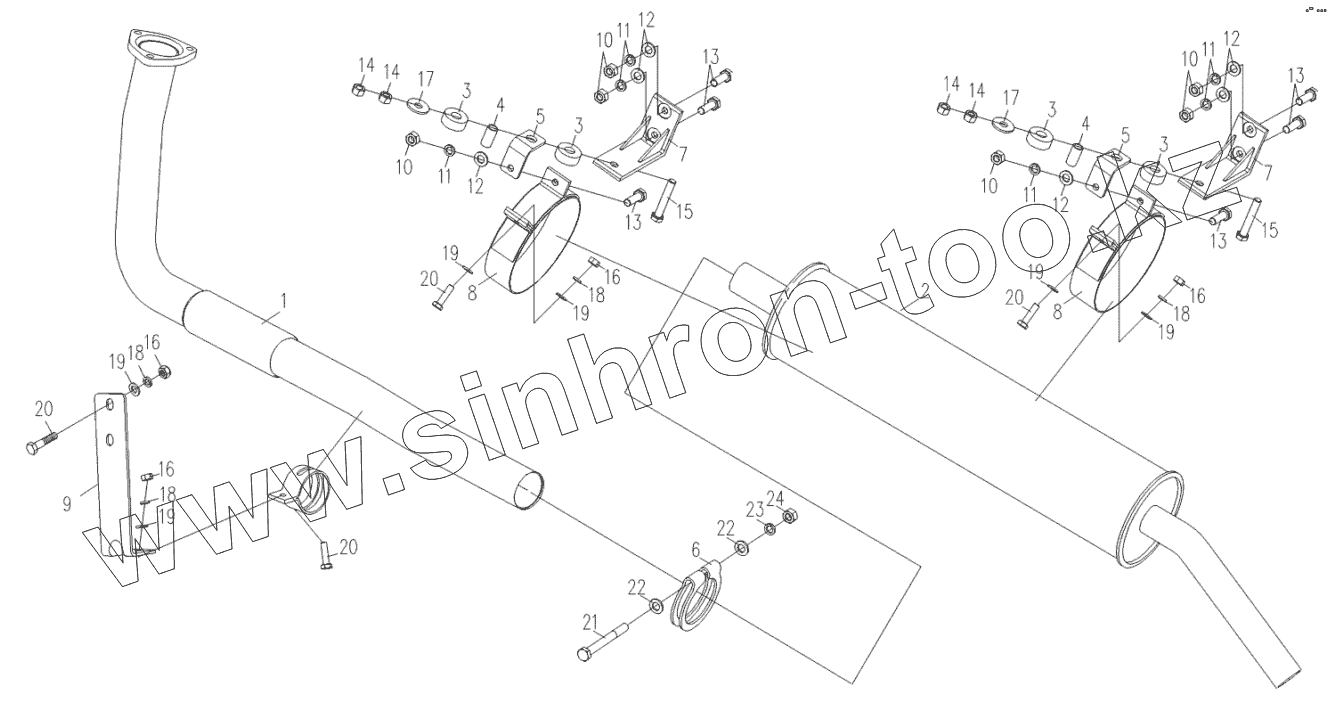

Каталог запасных частей к технике: Foton-BJ1049. Система выпуска газов
1
2
3
3
3
3
4
4
5
5
6
7
7
8
8
9
10
10
10
10
11
11
11
11
12
12
12
12
13
13
13
13
14
14
14
14
15
15
16
16
16
16
17
17
18
18
18
18
19
19
19
19
19
19
20
20
20
20
21
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1S10591200102 | 1S10591200102 | Выхлопная система | |
| 1 | 1105912000007 | Труба выхлопная | |
| 2 | 1106912000021 | Глушитель в сборе | |
| 3 | 1104312000002 | Резиновая упругая прокладка | |
| 4 | 1104312000003 | Втулка | |
| 5 | 1104312000004 | Подвесная пластина | |
| 6 | 1106912000019 | Хомут | |
| 7 | 1104312000055 | Кронштейн | |
| 8 | 1106912000015 | Кронштейн подвески глушителя | |
| 9 | 1105912000003 | Подвеска выхлопной трубы | |
| 10 | Q340В10 | Гайка шестигранная тип 1 | |
| 11 | Q40310 | Шайба пружинная | |
| 12 | Q40110 | Плоская шайба | |
| 13 | Q150В1030 | Болт с шестигранной головкой | |
| 14 | Q340В12 | Гайка шестигранная тип 1 | |
| 15 | Q150В1270 | Болт с шестигранной головкой | |
| 16 | Q340В08 | Гайка шестигранная тип 1 | |
| 17 | Q40212 | Шайба | |
| 18 | Q40308 | Шайба пружинная | |
| 19 | Q40108 | Плоская шайба | |
| 20 | Q150В0830 | Болт с шестигранной головкой | |
| 21 | Q150В0865 | Болт | |
| 22 | Q40108F30 | Плоская шайба | |
| 23 | Q40308F30 | Шайба пружинная | |
| 24 | Q340В08F30 | Гайка шестигранная тип 1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
