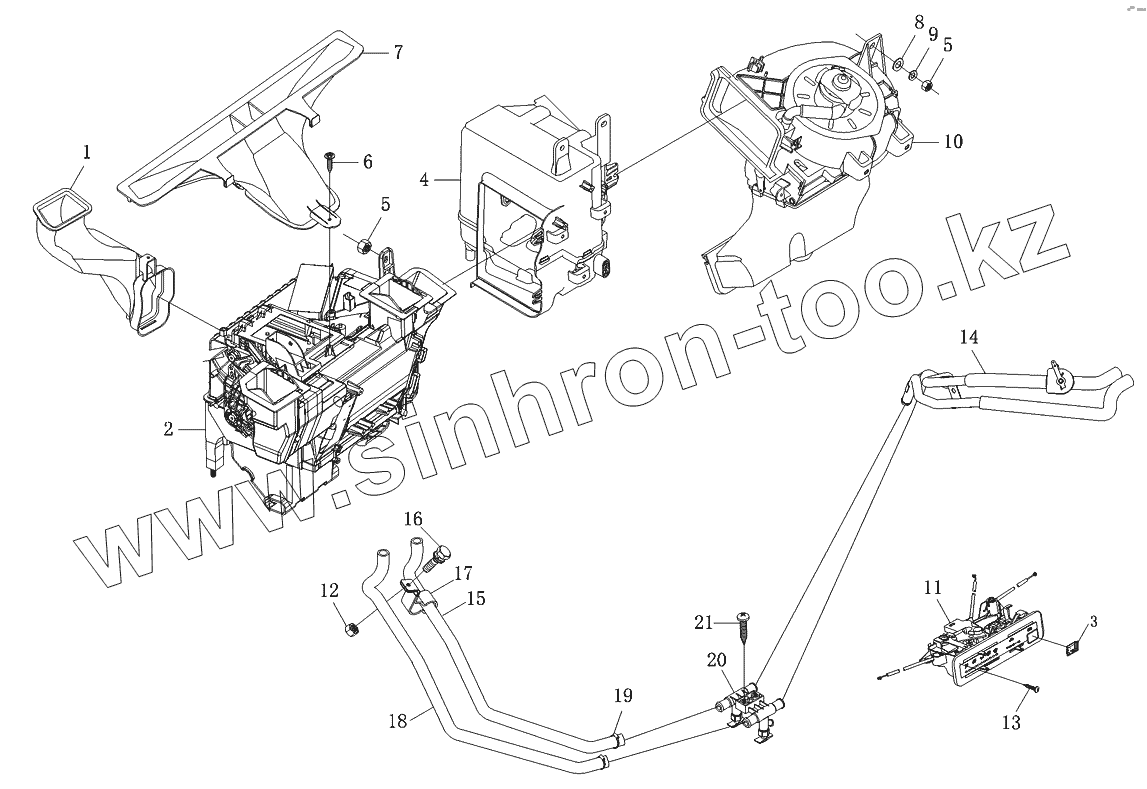

Каталог запасных частей к технике: Foton-BJ1049. Система отопления
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
14
15
15
16
17
18
18
19
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1SВ1808110139 | 1SВ1808110139 | Система отопления | |
| 1SВ1808110175 | 1SВ1808110175 | Система отопления | |
| 1 | 1В18081100051 | Левый воздуховод отопителя | |
| 2 | 1В18081100216 | Отопитель | |
| 3 | 1В18081100018 | Заглушка выключателя АС | |
| 4 | 1В18081100043 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 5 | Q360В08 | Гайка шестигранная тип 2 | |
| 6 | Q2704213 | Винт самонарезающий | |
| 7 | 1В18081100014 | Воздухопровод обогрева ветрового стекла | |
| 8 | Q40108 | Плоская шайба | |
| 9 | Q40308 | Шайба пружинная | |
| 10 | 1В18081100011 | Вентилятор в сборе 24V | |
| 11 | 1В18081100218 | Механизм управления отоплением и вентиляцией 24V | |
| 12 | Q340В06 | Гайка шестигранная тип 1 | |
| 13 | Q2714216 | Винт | |
| 14 | 1В18081100243 | Труба отопителя Р110Тi | |
| 14 | 1В18081100156 | Труба отопителя Р110Тi | |
| 15 | 1В18081100240 | Труба водяная отопителя | |
| 15 | 1В18081100162 | Труба водяная отопителя | |
| 16 | Q1460625 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 17 | 1В18081100033 | Скоба | |
| 18 | 1В18081100241 | Труба водяная отопителя | |
| 18 | 1В18081100163 | Труба водяная отопителя | |
| 19 | Q67527 | Хомут червячный | |
| 20 | 1В18081100103 | Кран отопителя | |
| 20 | 1В18081100238 | Кран отопителя | |
| 21 | Q2360620 | Винт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
