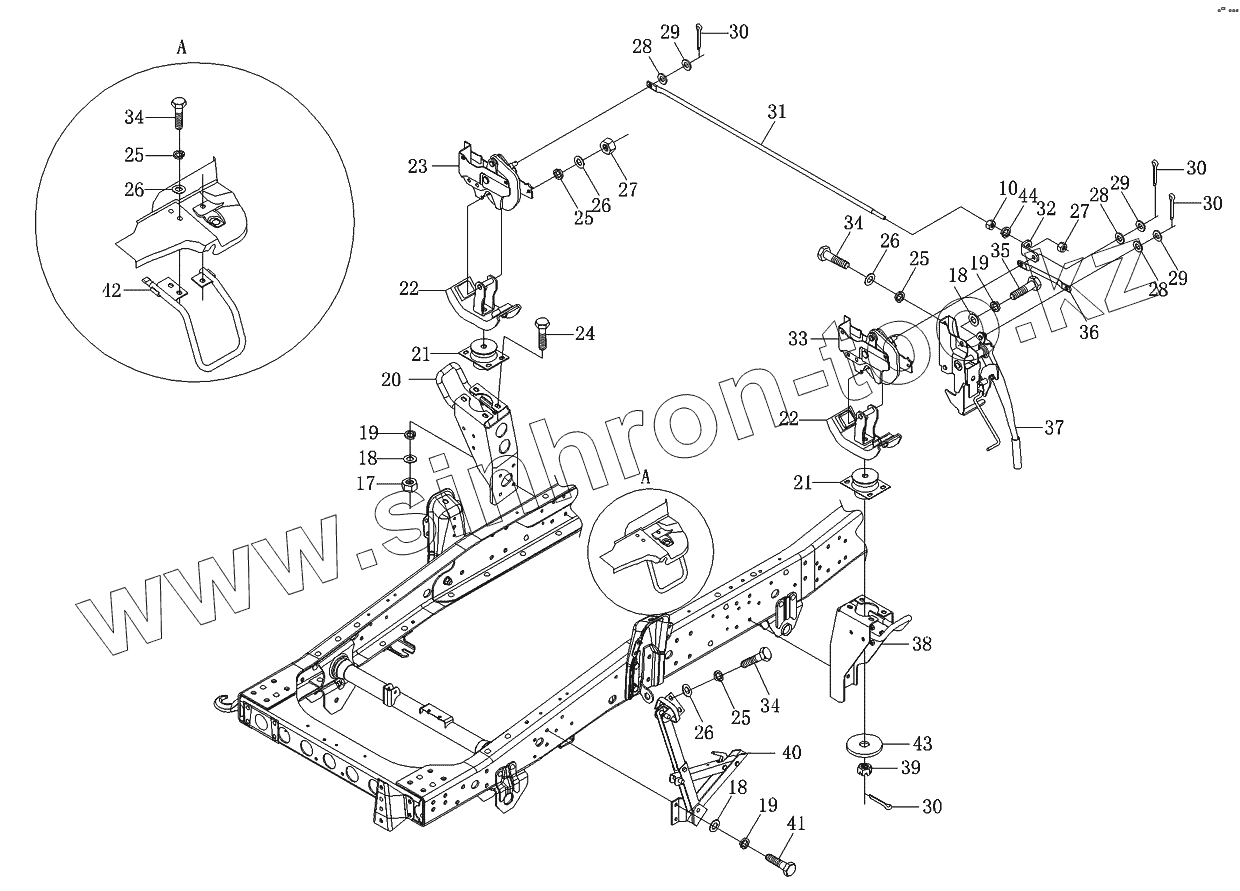

Каталог запасных частей к технике: Foton-BJ1049. Механизм опрокидывания и фиксации 1-рядной кабины
10
17
18
18
18
19
19
19
20
21
21
22
22
23
24
25
25
25
25
26
26
26
26
27
27
28
28
28
29
29
29
30
30
30
30
31
32
33
34
34
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | Q340В08 | Гайка шестигранная тип 1 | |
| 17 | Q340В10F30 | Гайка шестигранная тип 1 | |
| 18 | Q40110F30 | Плоская шайба | |
| 19 | Q40310F30 | Шайба пружинная | |
| 20 | 1В18050100021 | Кронштейн крепления кабины правый | |
| 21 | 1В18050200212 | Прокладка | |
| 22 | 1В18050200211 | Кронштейн | |
| 23 | 1В18050200210 | Замок правый | |
| 24 | Q150В1030F30 | Болт с шестигранной головкой | |
| 25 | Q40308F30 | Шайба пружинная | |
| 26 | Q40108F30 | Плоская шайба | |
| 27 | Q340В08F30 | Гайка шестигранная тип 1 | |
| 28 | Q41812 | Шайба пружинная волнистая | |
| 29 | Q40112 | Плоская шайба | |
| 30 | Q5002525 | Шплинт | |
| 31 | 1В18050200214 | Тяга | |
| 32 | 1В18050200223 | Соединительная планка | |
| 33 | 1В18050200209 | Замок левый | |
| 34 | Q150В0830F30 | Болт с шестигранной головкой | |
| 35 | Q150В1020F30 | Болт с шестигранной головкой | |
| 36 | 1В18050200207 | Тяга короткая | |
| 37 | 1В18050200202 | Механизм управления | |
| 38 | 1В18050100020 | Кронштейн кабины левый | |
| 39 | Q381В14 | Гайка корончатая | |
| 40 | 1В18050200030 | Ограничитель подъема кабины | |
| 41 | Q150В1035F30 | Болт с шестигранной головкой | |
| 42 | 1В18050200215 | Скоба | |
| 43 | 1В18050200224 | Шайба | |
| 44 | Q40308 | Шайба пружинная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
