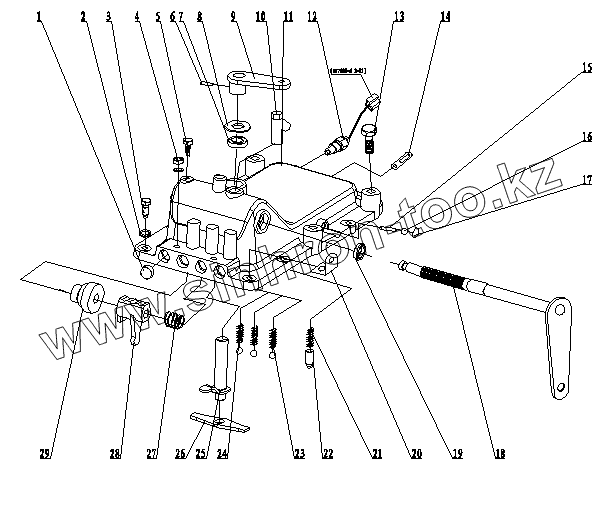

Каталог запасных частей к технике: Foton-BJ1049. Крышка коробки передач
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1702114-Q7 | Заглушка | |
| 2 | Q40308 | Шайба пружинная | |
| 3 | СQ1420825 | Болт | |
| 4 | СQ34108 | Гайка | |
| 5 | 1702027-108 | Крепежный винт | |
| 6 | Q5280524 | Штифт | |
| 7 | 1702016-88 | Сальник | |
| 8 | 1702033-88 | Шайба-качалка выбора передач | |
| 9 | 1702030-108F3 | Рычаг выбора передач с шайбой | |
| 10 | 1702091-В1 | Вентиляционная пробка | |
| 11 | 1702011-108К1 | Крышка коробки переключения передач | |
| 12 | 1702095-108F3 | Выключатель сигнала заднего хода | |
| 13 | СQ1421260 | Болт | |
| 14 | 1701031-115 | Скоба | |
| 15 | 1702093-88 | Штифт | |
| 16 | [Шарик блокировки GВ308 11/32] | Шарик блокировки GВ308 11/32 | |
| 17 | 1702094-88 | Заглушка | |
| 18 | 1702020-108F3 | Вал переключения передач с рычагом | |
| 19 | 1702065-В1 | Сальник | |
| 20 | 1701018Е54-1 | Кронштейн коробки переключения передач | |
| 21 | 1702024-108 | Пружина выбора передач | |
| 22 | 1701137-JА | Стопорная втулка | |
| 23 | 1702091-88 | Пружина фиксирующая шарика 2, 3, 4 и 5 передачи | |
| 24 | 1702092-88 | Пружина фиксирующая шарика первой передачи и заднего хода | |
| 25 | 1702035-108 | Валик выбора передач и блок головки выбора передач | |
| 26 | 1702037-108 | Реверсивный рычаг 4 и 5 передач | |
| 27 | 1702072-Е3 | Пружина выбора передач четвертой и пятой передач | |
| 28 | 1702023-108 | Головка переключения передач | |
| 29 | 1702045-108W1 | Буфер заднего хода |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
