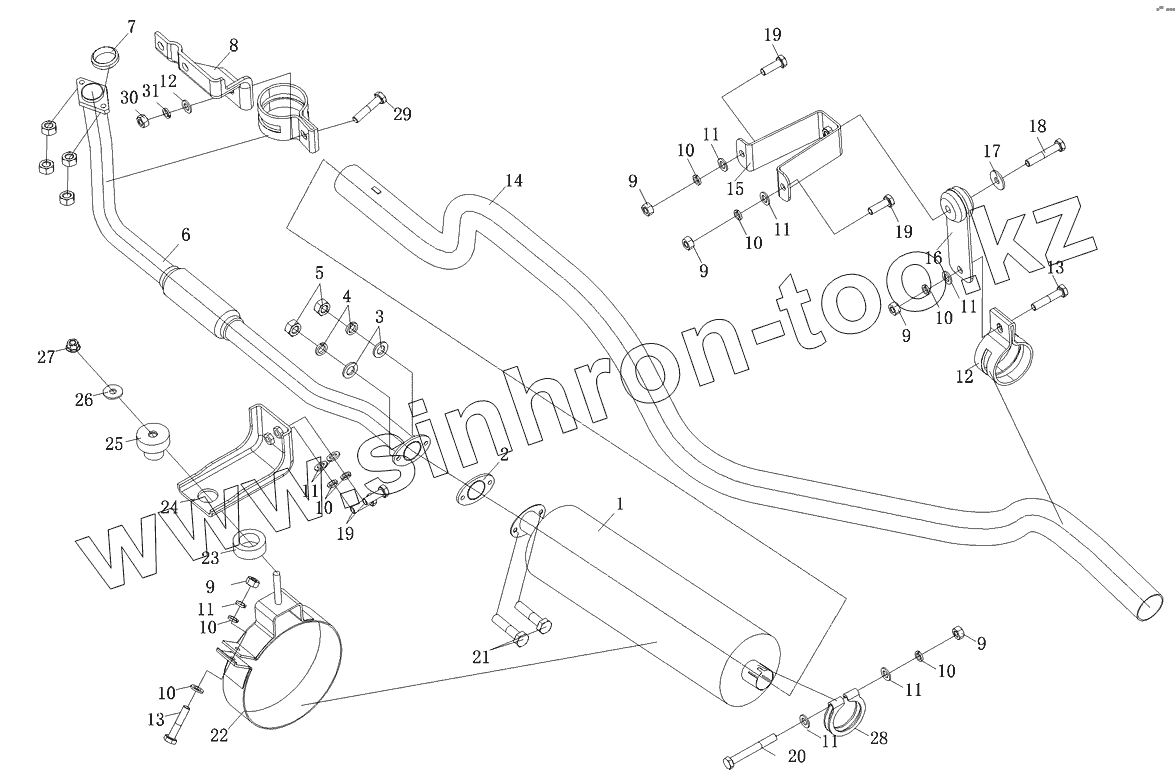

Каталог запасных частей к технике: Foton-BJ1039. Выхлопная система
1
2
3
4
5
6
7
8
9
9
9
9
9
10
10
10
10
10
10
10
11
11
11
11
11
11
11
12
13
13
14
15
16
17
18
19
19
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1S10391200115 | 1S10391200115 | Выхлопная система | |
| 1 | 1103912000092 | Глушитель в сборе | |
| 2 | 1103912000104 | Уплотнительная прокладка | |
| 3 | Q40110 | Плоская шайба | |
| 4 | Q40310 | Шайба пружинная | |
| 5 | Q340В10 | Гайка шестигранная тип 1 | |
| 6 | 1103912000098 | Труба выхлопная | |
| 7 | 1104312000080 | Сферический соединитель | |
| 8 | 1102912000005 | Кронштейн выхлопной трубы | |
| 9 | Q340В08 | Гайка шестигранная тип 1 | |
| 10 | Q40308 | Шайба пружинная | |
| 11 | Q40108 | Плоская шайба | |
| 12 | Q40108F30 | Плоская шайба | |
| 13 | Q150В0840 | Болт с шестигранной головкой | |
| 14 | 1103912000095 | Труба выхлопная | |
| 15 | 1102912000011 | Кронштейн | |
| 16 | 1103912000217 | Подвесная пластина | |
| 17 | Q40208 | Шайба | |
| 18 | Q150В0845 | Болт с шестигранной головкой | |
| 19 | Q150В0825 | Болт с шестигранной головкой | |
| 20 | Q150В0870 | Болт с шестигранной головкой | |
| 21 | Q150В1045 | Болт с шестигранной головкой | |
| 22 | 1103912000093 | Кронштейн подвески глушителя | |
| 23 | 1102912000002 | Резиновая шайба | |
| 24 | 1102912000009 | Кронштейн глушителя | |
| 25 | 1102912000007 | Резиновая шайба | |
| 26 | Q40210 | Шайба | |
| 27 | Q33010 | Гайка шестигранная с буртиком | |
| 28 | 1104912000081 | Зажимной хомут I | |
| 29 | Q150В0840F30 | Болт с шестигранной головкой | |
| 30 | Q340В08F30 | Гайка шестигранная тип 1 | |
| 31 | Q40308F30 | Шайба пружинная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
