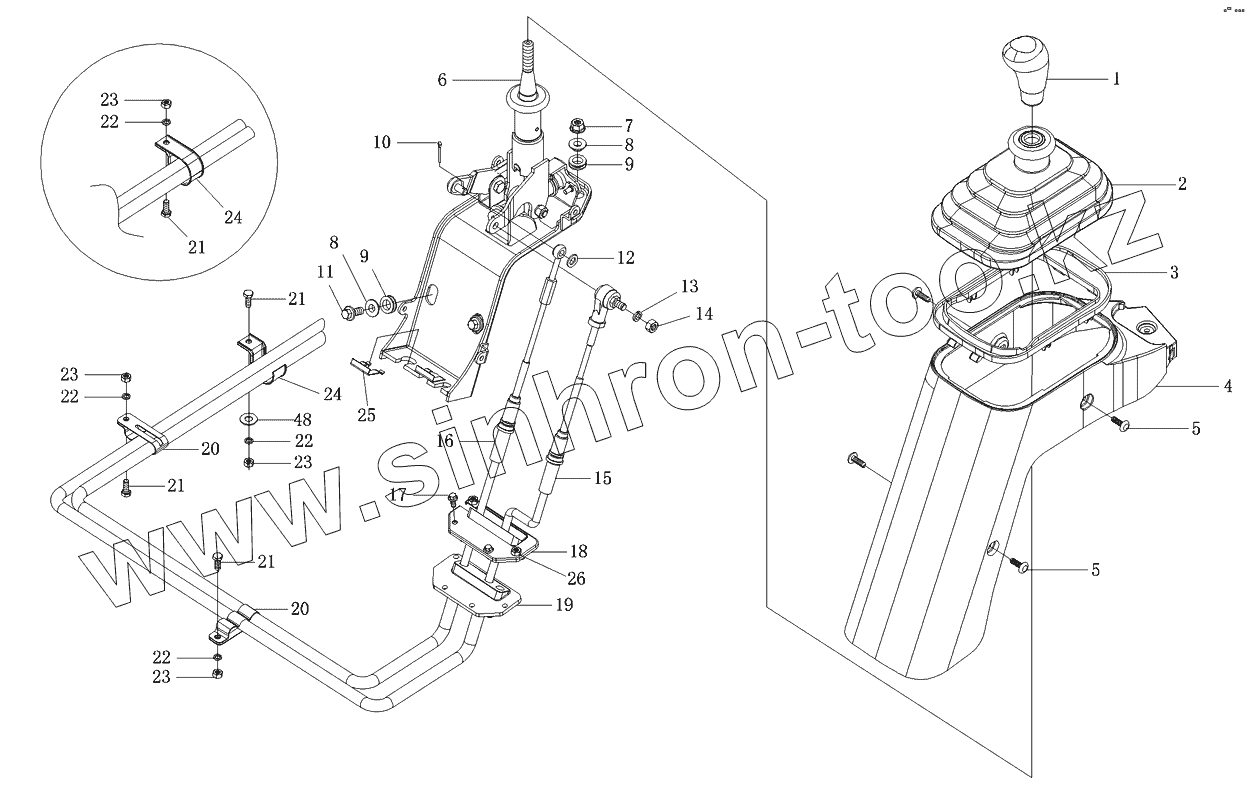

Каталог запасных частей к технике: Foton-BJ1039. Установка механизма управления переключением передач
1
2
3
4
5
5
6
6
7
8
8
9
9
9
9
10
10
11
12
13
14
15
16
17
18
19
19
20
20
21
21
21
21
22
22
22
22
23
23
23
23
24
24
24
24
25
26
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1104917300048 | Рукоятка рычага переключения передач | |
| 2 | 1104917300005 | Уплотнитель рычага переключения передач | |
| 3 | 1104917300006 | Прижимная пластина | |
| 4 | 1104917300007 | Кожух рычага переключения передач | |
| 5 | 1104917300047 | Кнопка пластиковая | |
| 6 | 1104917300001 | Механизм управления переключением передач | |
| 6 | 1104917300055 | Механизм управления переключением передач | |
| 7 | Q33008 | Гайка шестигранная с буртиком | |
| 8 | 1104917300024 | Стальная подкладка | |
| 9 | 1104917300025 | Резиновая втулка | |
| 9 | 1104917300066 | Резиновая втулка | |
| 10 | Q5002032 | Шплинт | |
| 10 | Q5002520 | Шплинт | |
| 11 | Q1840820 | Болт с шестигранной головкой и зубчатым буртиком | |
| 12 | Q40108F30 | Плоская шайба | |
| 13 | Q40308F30 | Шайба пружинная | |
| 14 | Q340В08F30 | Гайка шестигранная тип 1 | |
| 15 | 1104917200002 | Гибкий вал переключения передач | |
| 16 | 1104917200003 | Вал выбора передач | |
| 17 | Q1840512 | Болт с шестигранной головкой и зубчатым буртиком | |
| 18 | 1104917300003 | Нажимная пластина | |
| 19 | 1104917300002 | Уплотнитель | |
| 19 | 1104917300056 | Уплотнитель | |
| 20 | 1104917200009 | Скоба | |
| 21 | Q150В0616F30 | Болт с шестигранной головкой | |
| 22 | Q40306F30 | Шайба пружинная | |
| 23 | Q340В06F30 | Гайка шестигранная тип 1 | |
| 24 | 1104917200004 | Скоба | |
| 24 | 1104317200128 | Хомут | |
| 25 | 1102917200003 | Замковая пластина 8х60 | |
| 26 | Q33005 | Гайка шестигранная с буртиком | |
| 48 | Q40206F30 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
