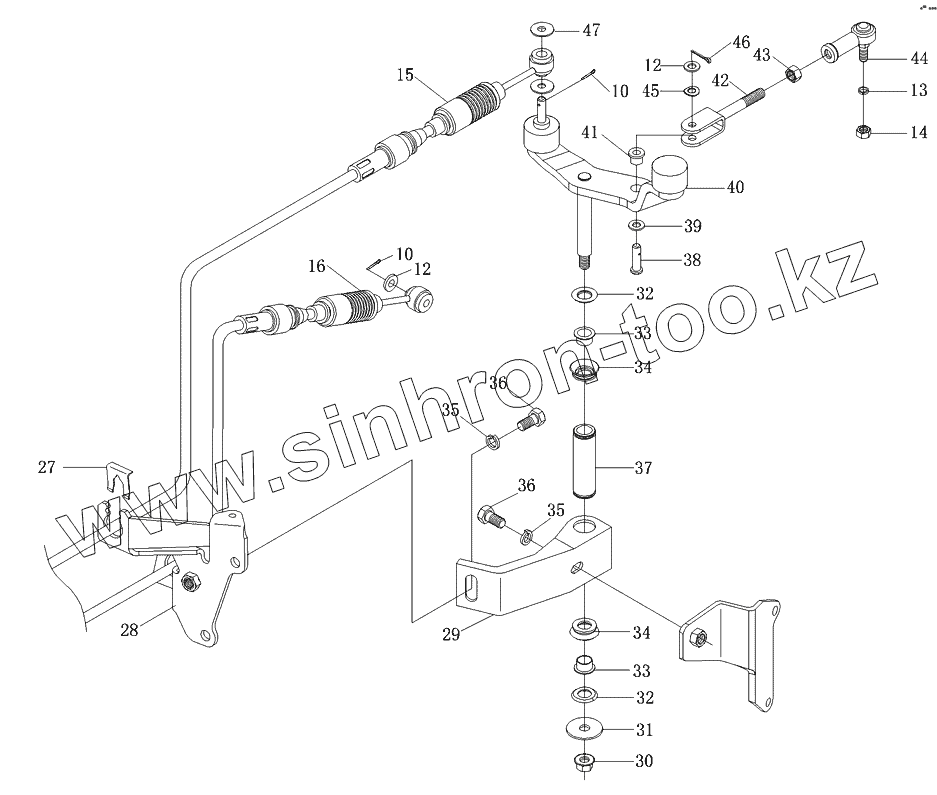

Каталог запасных частей к технике: Foton-BJ1039. Установка механизма управления переключением передач
10
10
10
10
12
12
13
14
15
16
27
28
29
29
30
31
32
32
33
33
34
34
35
35
36
36
37
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1S10491730114 | 1S10491730114 | Механизм управления переключением передач | |
| 1S10491730102 | 1S10491730102 | Механизм управления переключением передач | |
| 1S10391720106 | 1S10391720106 | Механизм управления переключением передач | |
| 1S10391720102 | 1S10391720102 | Механизм управления переключением передач | |
| 10 | Q5002520 | Шплинт | |
| 10 | Q5002032 | Шплинт | |
| 12 | Q40108F30 | Плоская шайба | |
| 13 | Q40308F30 | Шайба пружинная | |
| 14 | Q340В08F30 | Гайка шестигранная тип 1 | |
| 15 | 1104917200002 | Гибкий вал переключения передач | |
| 16 | 1104917200003 | Вал выбора передач | |
| 27 | 1102917200004 | Замковая пластина 8х60 | |
| 28 | 1104917200008 | Кронштейн | |
| 29 | 1102917200040 | Кронштейн с рычагом | |
| 29 | 1104917200023 | Кронштейн с рычагом | |
| 30 | Q32010 | Гайка шестигранная с зубчатым буртиком | |
| 31 | 1102917200023 | Прокладка | |
| 32 | 1102917200027 | Шайба | |
| 33 | 1102917200029 | Втулка | |
| 34 | 1102917200024 | Пыльник | |
| 35 | Q40310F30 | Шайба пружинная | |
| 36 | Q151С1025F30 | Болт с шестигранной головкой | |
| 37 | 1102917200041 | Осевая трубка | |
| 38 | 1102917200025 | Ось | |
| 39 | 1102917200028 | Шайба | |
| 40 | 1102917200032 | Рычаг поворотный | |
| 41 | 1102917200026 | Втулка | |
| 42 | 1102917200031 | Тяга | |
| 43 | Q340В10 | Гайка шестигранная тип 1 | |
| 44 | 1102917200033 | Шаровое соединение | |
| 45 | Q41708 | Шайба волнистая | |
| 46 | Q5002520 | Шплинт | |
| 47 | 1102917200005 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
