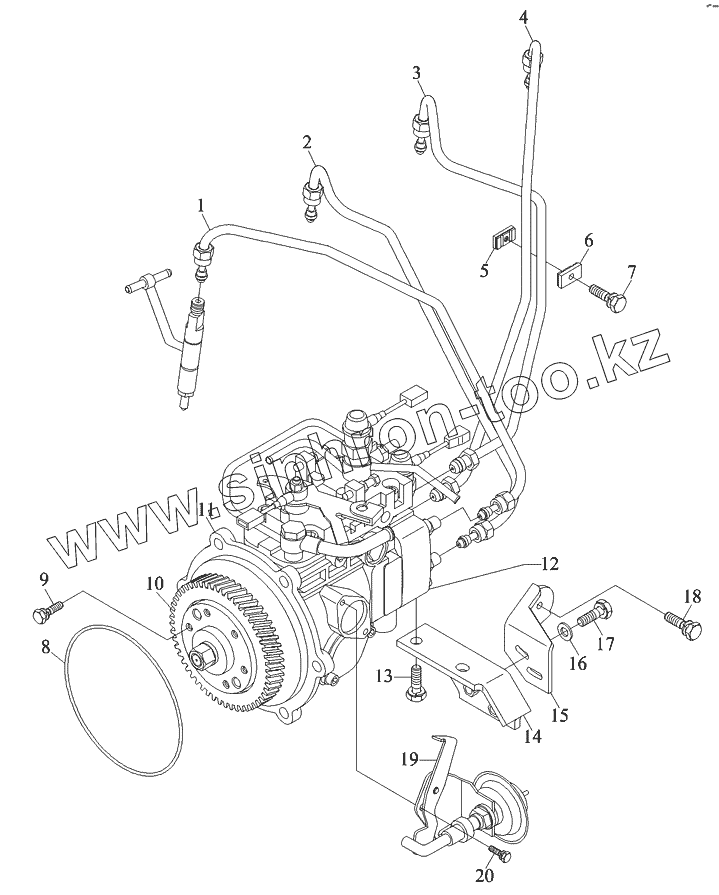

Каталог запасных частей к технике: Foton-BJ1039. Топливный насос и топливопроводы
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Е049334000032 | Трубка высокого давления 1 | |
| 2 | Е049334000033 | Трубка высокого давления 2 | |
| 3 | Е049334000034 | Трубка высокого давления 3 | |
| 4 | Е049334000035 | Трубка высокого давления 4 | |
| 5 | Е049334000010 | Верхняя зажимная планка топливопроводов | |
| 6 | Е049334000011 | Нижняя зажимная пластина топливопровода высокого давления | |
| 7 | Q1420525 | Болт с шестигранной головкой и пружинная шайба | |
| 8 | Е049331000004 | Уплотнительное кольцо фланца топливного насоса | |
| 9 | Q1420620 | Болт с шестигранной головкой и пружинная шайба | |
| 10 | Е049331000052 | Шестерня топливного насоса | |
| 11 | Е049331000026 | Фланец | |
| 12 | Е049331000081 | Топливный насос | |
| 13 | Е049331000062 | Болт с шестигранной головкой и пружинная шайба | |
| 14 | Е049331000002 | Кронштейн топливного насоса | |
| 15 | Е049331000003 | Задний кронштейн топливного насоса | |
| 16 | Q40208 | Шайба | |
| 17 | Q1420825 | Болт с шестигранной головкой и пружинная шайба | |
| 18 | Q1420820 | Болт с шестигранной головкой и пружинная шайба | |
| 19 | Е049331000009 | Клапан холостого хода | |
| 20 | Е049102000088 | Болт с шестигранной головкой, пружинная шайба и плоская шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
