Каталог запасных частей к технике: Foton-BJ1039. Система отопления
1
2
2
3
4
4
4
4
5
6
7
8
9
9
10
11
23

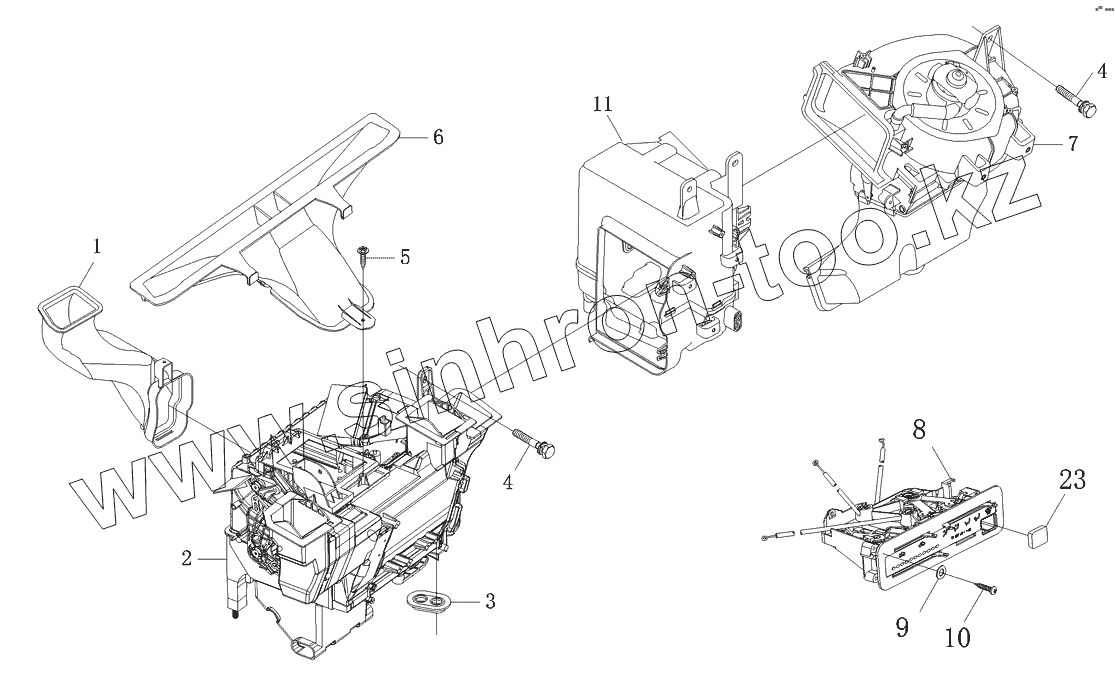

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1В18081100078 | 1В18081100078 | Установка кондиционера однорядной панели 493 | |
| 1SВ1808110145 | 1SВ1808110145 | Отопитель | |
| 1 | 1В18081100051 | Левый воздуховод отопителя | |
| 2 | 1В18081100216 | Отопитель | |
| 2 | 1В18081100254 | Отопитель 12V | |
| 3 | 1В18081100042 | Резиновое кольцо проходного отверстия трубопровода отопителя | |
| 4 | Q1460820 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 4 | Q1460820F30 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 5 | Q2704213 | Винт самонарезающий | |
| 6 | 1В18081100014 | Воздухопровод обогрева ветрового стекла | |
| 7 | 1В18081100010 | Вентилятор в сборе 12V | |
| 8 | 1В18081100217 | Механизм управления отоплением и вентиляцией 12V | |
| 9 | Q40105F30 | Плоская шайба | |
| 9 | Q40105 | Шайба плоская | |
| 10 | Q2714216 | Винт | |
| 11 | 1В18081100044 | Переходный воздухопровод | |
| 23 | 1В18081100018 | Заглушка выключателя АС |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
