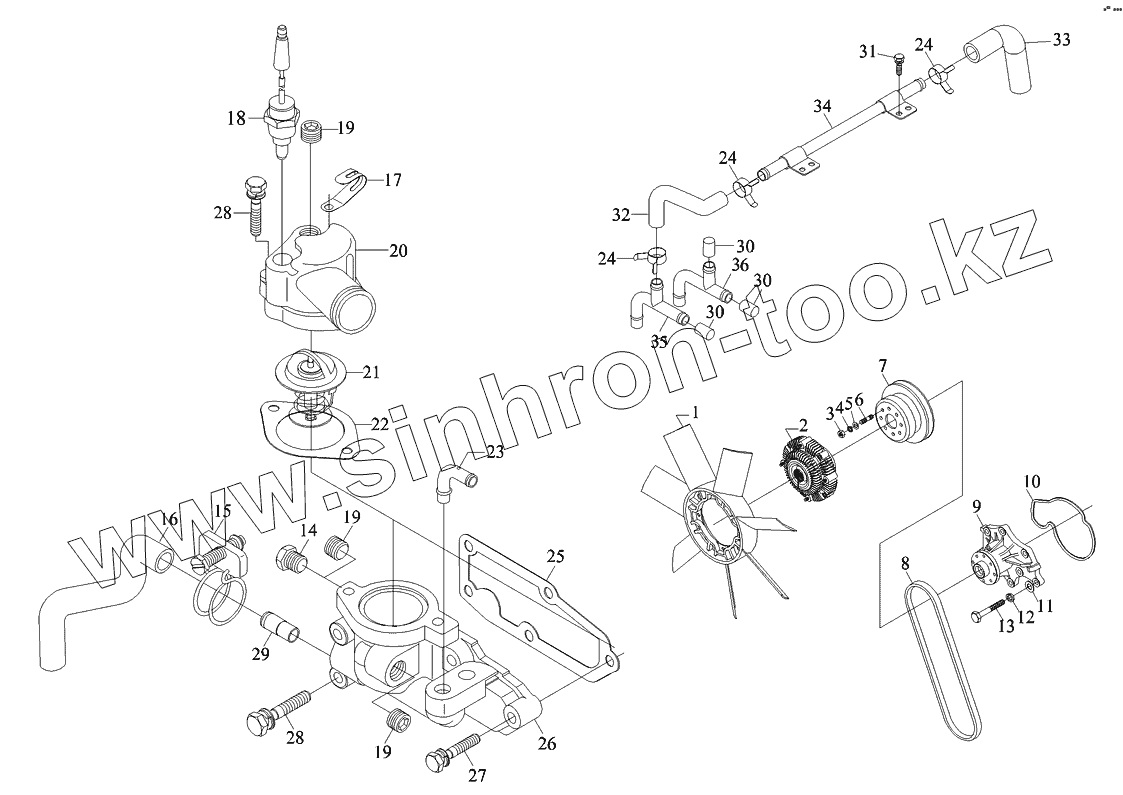

Каталог запасных частей к технике: Foton-BJ1039. Система охлаждения
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
19
20
21
22
24
24
24
25
26
27
28
28
29
30
30
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Е049351000053 | Вентилятор | |
| 2 | Е049351000040 | Муфта вентилятора | |
| 3 | Q340В06 | Гайка шестигранная тип 1 | |
| 4 | Q40306 | Шайба пружинная | |
| 5 | Q40106 | Плоская шайба | |
| 6 | Q1200625 | Шпилька | |
| 7 | Е049351000007 | Ременный шкив водяного насоса | |
| 8 | Е049351000047 | Ремень вентилятора | |
| 9 | Е049351000005 | Насос водяной | |
| 10 | Е049351000002 | О-образное кольцо | |
| 11 | Q40108 | Плоская шайба | |
| 12 | Q40308 | Шайба пружинная | |
| 13 | Е049351000004 | Болт М8х55 | |
| 14 | Е049363000009 | Пробка | |
| 15 | Е049363000013 | Хомут | |
| 16 | Е049363000005 | Шланг | |
| 17 | Е049363000008 | Зажим жгута проводов | |
| 18 | Е049363000012 | Пусковой датчик | |
| 19 | Е049363000007 | Пробка | |
| 20 | Е049363000119 | Выпускная труба | |
| 21 | Е049363000011 | Термостат | |
| 22 | Е049363000003 | Уплотнительная прокладка | |
| 24 | Е049363000014 | Хомут трубопровода отопления | |
| 25 | Е049363000006 | Уплотнительная прокладка | |
| 26 | Е049363000104 | Корпус термостата | |
| 27 | Q1460830 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 28 | Е049363000103 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 29 | Е049363000017 | Водяная труба | |
| 30 | Е049363000043 | Крышка клапана отопителя | |
| 31 | Е049137000056 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 32 | Е049363000084 | Труба водяная возвратная | |
| 33 | Е049363000126 | Труба водяная возвратная | |
| 34 | Е049363000123 | Стальная трубка | |
| 35 | Е049363000064 | Труба водяная отопителя | |
| 36 | Е049363000065 | Труба водяная отопителя |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
