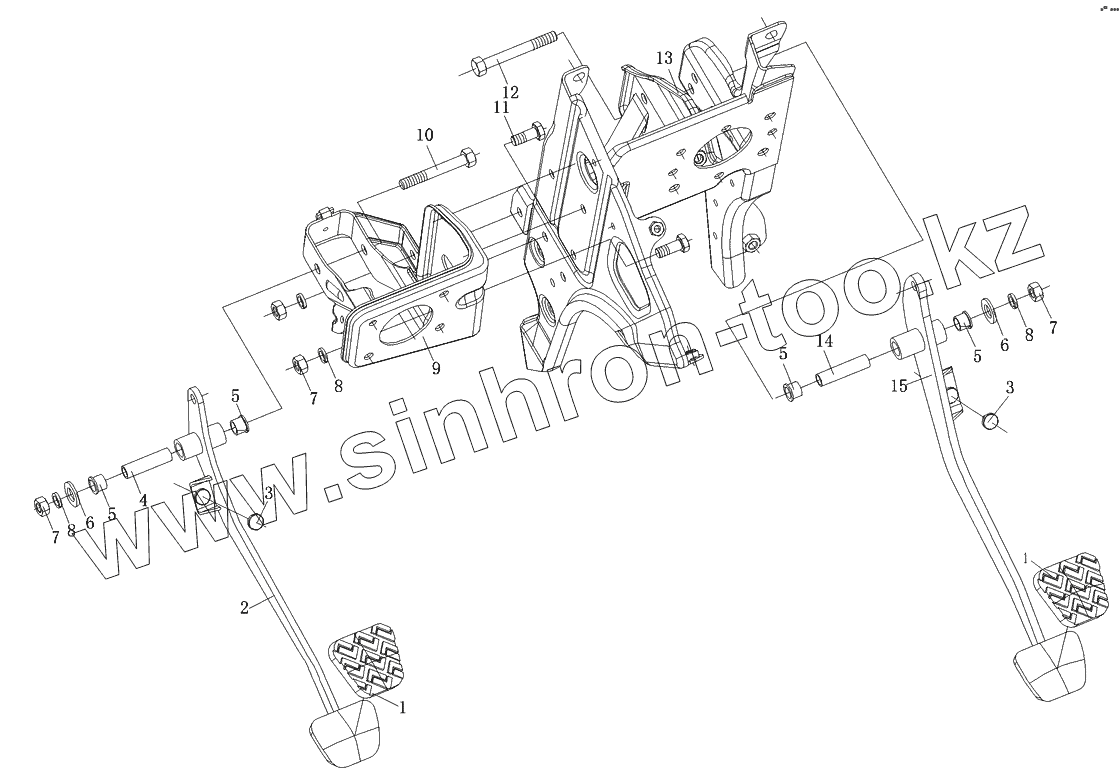

Каталог запасных частей к технике: Foton-BJ1039. Педали тормоза и сцепления
1
1
2
3
3
4
5
5
5
5
6
6
7
7
7
8
8
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1S10493540102 | 1S10493540102 | Подвеска педалей | |
| 1 | 1104935400031 | Накладка педали | |
| 2 | 1104935400021 | Рычаг педали сцепления | |
| 3 | 3504124А | Демпфирующая накладка | |
| 4 | 1104935400019 | Палец | |
| 5 | 1104935400020 | Втулка | |
| 6 | Q40110 | Плоская шайба | |
| 7 | Q341В10 | Гайка шестигранная тип 1 | |
| 8 | Q40310 | Шайба пружинная | |
| 9 | 110493540002В | Кронштейн педали сцепления | |
| 10 | Q150В1070 | Болт с шестигранной головкой | |
| 11 | Q150В0818 | Болт с шестигранной головкой | |
| 12 | Q150В1075 | Болт с шестигранной головкой | |
| 13 | 1104935400002А | Кронштейн педали тормоза в сборе | |
| 14 | 1104935400026 | Ось | |
| 15 | 1104935400024 | Рычаг педали тормоза |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
