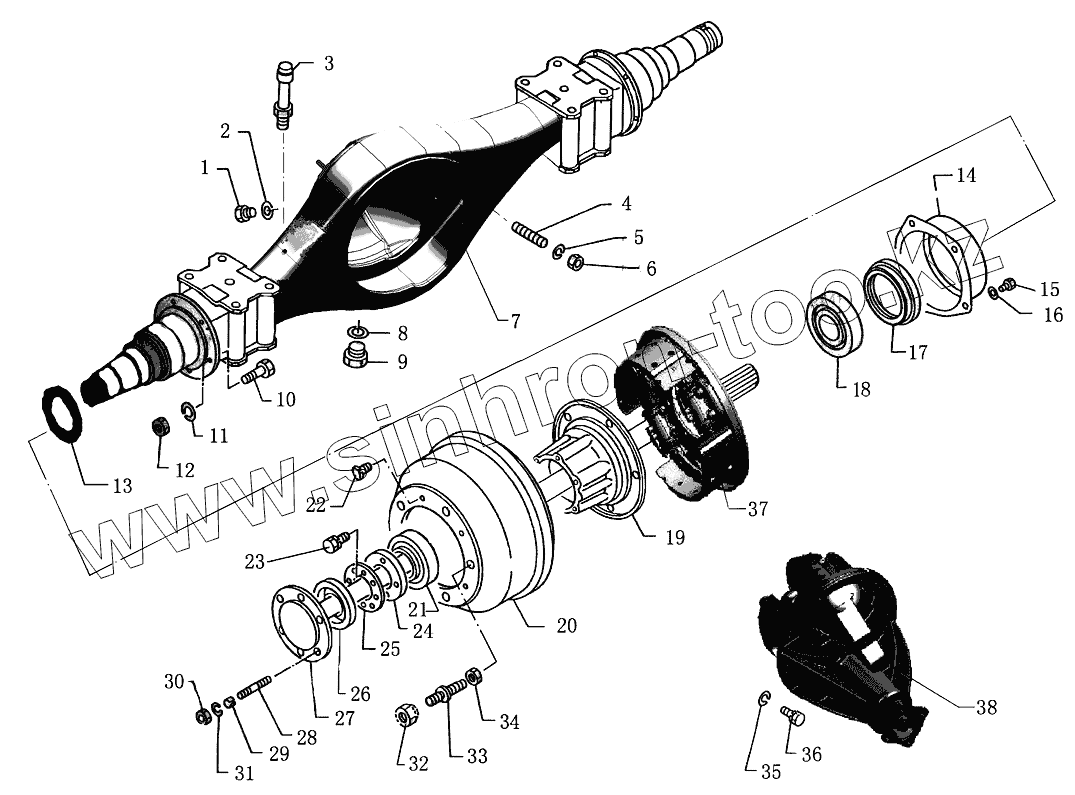

Каталог запасных частей к технике: Foton-BJ1039. Мост задний 1103924000048
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
33
34
35
36
36
37
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1103924000048 | 1103924000048 | Мост задний в сборе | |
| 1 | 3В4 | Пробка маслозаливная | |
| 2 | 3В2-1 | Уплотнительная прокладка пробки для заливки масла | |
| 3 | 3ВВ | Клапан воздушный | |
| 4 | 3А14 | Шпилька | |
| 5 | [Шайба пружинная GВ7244-87 14] | Шайба пружинная GВ7244-87 14 | |
| 6 | 3А15 | Гайка | |
| 7 | ВJ1039G7-В | Картер заднего моста | |
| 8 | 3В3-1 | Масловыпускная пробка | |
| 9 | 3ВF | Магнитная сливная пробка | |
| 10 | 8А16 | Болт | |
| 11 | [Шайба пружинная GВ7244-87 15] | Шайба пружинная GВ7244-87 15 | |
| 12 | [Гайка GВ6176-86 М10х1,25] | Гайка GВ6176-86 М10х1,25 | |
| 13 | 8А15 | Защитное кольцо сальника заднего моста | |
| 14 | YТ-А9 | Маслоотражатель | |
| 15 | [Болт GВ5781-86 М6х11] | Болт GВ5781-86 М6х11 | |
| 16 | [Шайба пружинная GВ7244-87 6] | Шайба пружинная GВ7244-87 6 | |
| 17 | 8АD | Внутренний сальник ступицы заднего колеса | |
| 18 | 8АС | Внутренний подшипник задней ступицы | |
| 19 | ВJ1046Е6-АЕ2 | Ступица заднего колеса | |
| 20 | ВJ1039Е2-АЕ1 | Тормозной барабан | |
| 21 | 8АВ | Наружный подшипник ступицы заднего колеса | |
| 22 | Q2501022 | Потайной винт | |
| 23 | [Болт GВ9074.15 М6х17] | Болт GВ9074.15 М6х17 | |
| 24 | 8А8 | Гайка подшипника ступицы | |
| 25 | 8А7 | Стопорная шайба | |
| 26 | 8АА | Сальник | |
| 27 | ВJ1029-А6 | Полуось | |
| 28 | 8А5 | Шпилька | |
| 29 | 8А4 | Коническая прокладка | |
| 30 | [Гайка полуоси GВ6171-86 М10х1,25] | Гайка полуоси GВ6171-86 М10х1,25 | |
| 31 | [Шайба пружинная GВ7244-87 16] | Шайба пружинная GВ7244-87 16 | |
| 32 | ВJ130-3103057В | Гайка колеса левая | |
| 32 | ВJ130-3103056В | Гайка колеса правая | |
| 33 | ВJ1029-АЕ3 | Болт колеса левый | |
| 33 | ВJ1029-АF1 | Болт колеса правый | |
| 34 | [Гайка болта колеса GВ52-76 М20х1,5] | Гайка болта колеса GВ52-76 М20х1,5 | |
| 35 | [Шайба пружинная GВ7244-87 17] | Шайба пружинная GВ7244-87 17 | |
| 36 | 3А13(L=32) | Болт картера главной передачи | |
| 36 | 3А13(L=38) | Болт картера главной передачи | |
| 37 | ВJ1039G3-F | Тормоз задний в сборе правый | |
| 37 | ВJ1039G3-Е | Тормоз задний левый | |
| 38 | ВJ1039Е3-С | Главная передача в сборе (отношение скорости 39:7) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
