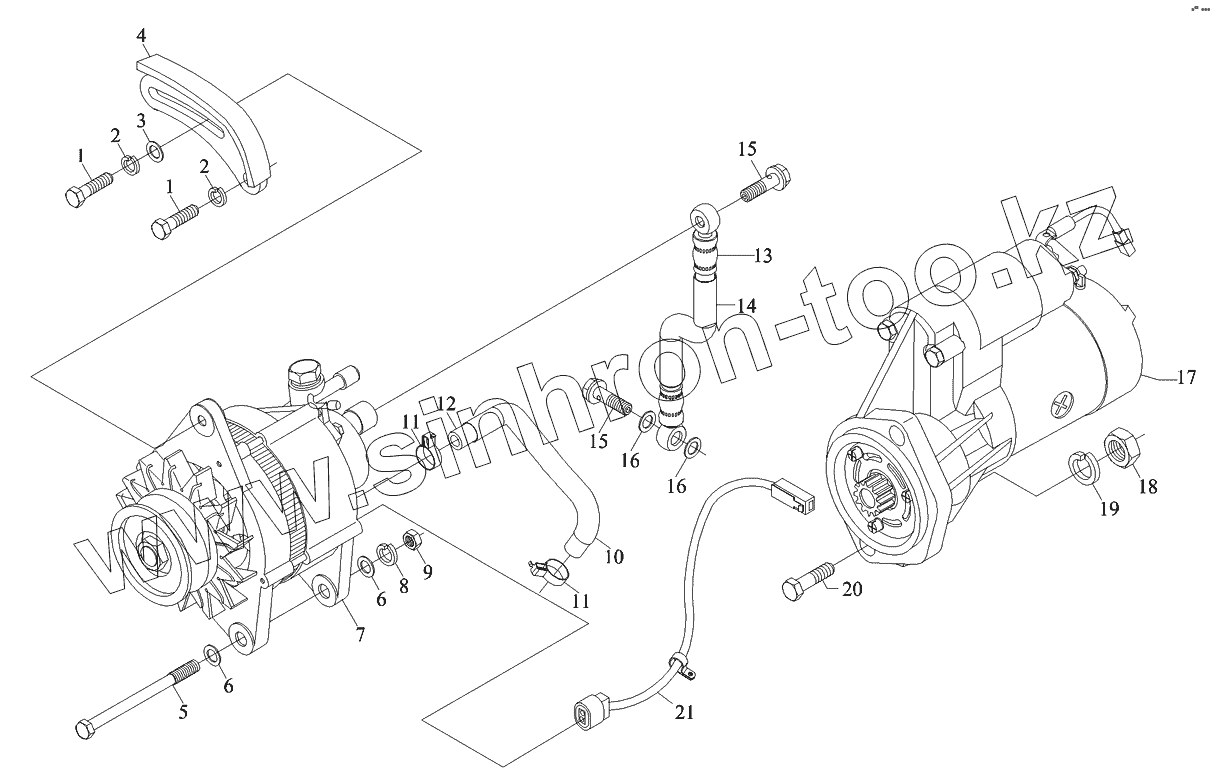

Каталог запасных частей к технике: Foton-BJ1039. Генератор и стартер
1
1
2
2
3
4
5
6
6
7
8
9
10
11
11
12
13
14
15
15
16
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q150В0825ТF9 | Болт с шестигранной головкой | |
| 2 | Q40508 | Тяжелая пружинная шайба | |
| 3 | Е049362000032 | Шайба | |
| 4 | Е049362000007 | Натяжной рычаг ремня | |
| 5 | Е049362000002 | Крепежный болт генератора | |
| 6 | Q40110 | Плоская шайба | |
| 7 | Е049362000065 | Генератор | |
| 8 | Q40310 | Шайба пружинная | |
| 9 | Е049302000026 | Гайка М10*1,25 | |
| 10 | Е049362000010 | Теплоизолирующий чехол возвратного маслопровода | |
| 11 | Е049362000003 | Хомут | |
| 12 | Е049362000004 | Возвратный маслопровод вакуумного насоса | |
| 13 | Е049362000012 | Входной маслопровод вакуумного насоса | |
| 14 | Е049362000009 | Теплоизолирующая втулка | |
| 15 | Е049362000005 | Соединительный болт | |
| 16 | Е049305000009 | Медная шайба | |
| 17 | Е049361000002 | Стартер | |
| 18 | Q340В12 | Гайка шестигранная тип 1 | |
| 19 | Q40312 | Шайба пружинная | |
| 20 | Q150В1245 | Болт с шестигранной головкой | |
| 21 | Е049362000020 | Провод генератора |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
