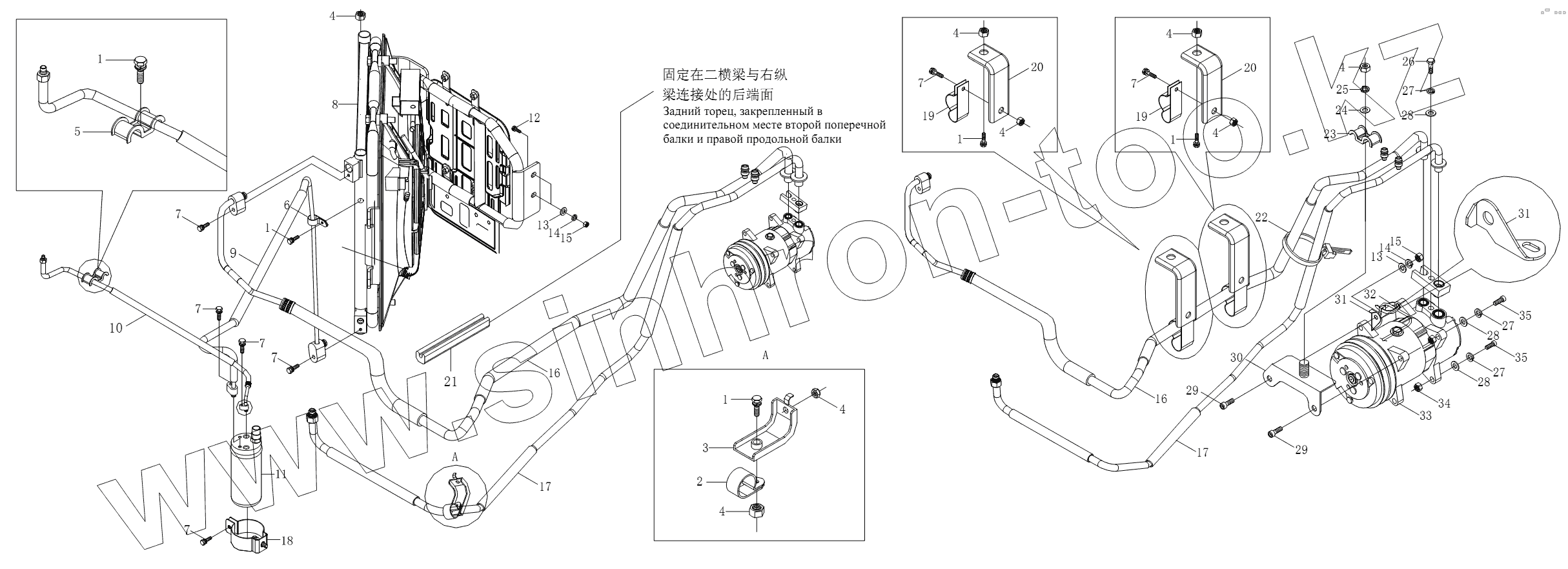

Каталог запасных частей к технике: Foton BJ1051, BJ1061 (Aumark). 1SB2008120401 Воздухоохладитель
1SB2008120401
1
1
1
1
1
2
3
4
4
4
4
4
4
4
4
5
6
7
7
7
7
7
7
7
8
9
10
11
12
13
13
14
14
15
15
16
16
17
17
18
19
19
20
20
21
22
23
24
25
26
27
27
27
28
28
28
29
29
30
31
31
32
33
34
35
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1SB2008120401 | 1SB2008120401 | Воздухоохладитель | |
| 1 | Q1460620F30 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 2 | Q68616F4 | Зажим для одной трубы | |
| 3 | 1B18081200072 | Стойка кондиционера | |
| 4 | Q340B06F30 | Шестигранная гайка типа 1 | |
| 5 | 1B24981204112 | Скоба | |
| 6 | Q68610F4 | Скоба | |
| 7 | Q1460625F30 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 8 | 1B20081200219 | Конденсатор в сборе | |
| 9 | 1B20081200211 | Трубопровод конденсатора - резервуара в сборе | |
| 10 | 1B20081200254 | Трубопровод резервуара - испарителя в сборе | |
| 11 | 1B18081200177 | Резервуар в сборе | |
| 12 | Q1460825F30 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 13 | Q40108F30 | Плоская шайба | |
| 14 | Q40308F30 | Шайба пружинная | |
| 15 | Q340B08F30 | Шестигранная гайка типа 1 | |
| 16 | 1B20081200501 | Трубопровод компрессора - конденсатора в сборе | |
| 17 | 1B20081200500 | Трубопровод испарителя - компрессора в сборе | |
| 18 | 1B16981200006 | Захват резервуара | |
| 19 | 1B20081200116 | Трубчатая скоба кондиционера | |
| 20 | 1B20081200502 | Держатель труб кондиционера | |
| 21 | 1102211400066 | Лента | |
| 22 | Q67405200 | Хомут стяжной | |
| 23 | 1B18081200102 | Трубчатый стрингер 4 | |
| 24 | Q40106F30 | Плоская шайба | |
| 25 | Q40306F30 | Шайба пружинная | |
| 26 | Q151d035F30 | Болт с шестигранной головкой - клык | |
| 27 | Q40310F30 | Шайба пружинная | |
| 28 | Q40110F30 | Плоская шайба | |
| 29 | Q218B1040F30 | Винт с внутренним шестигранным цилиндром и круглой головкой | |
| 30 | 1B18081200190 | Кронштейн трубчатых стрингеров | |
| 31 | 1B20081200504 | Держатель для закрепления проводов компрессора | |
| 32 | Q67405100 | Пластмассовая протяжка | |
| 33 | 1B20081200301 | Компрессор в сборе | |
| 34 | Q340B10F30 | Шестигранная гайка типа 1 | |
| 35 | 1B18081200073 | Винт с внутренним шестигранным цилиндром и круглой головкой |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
