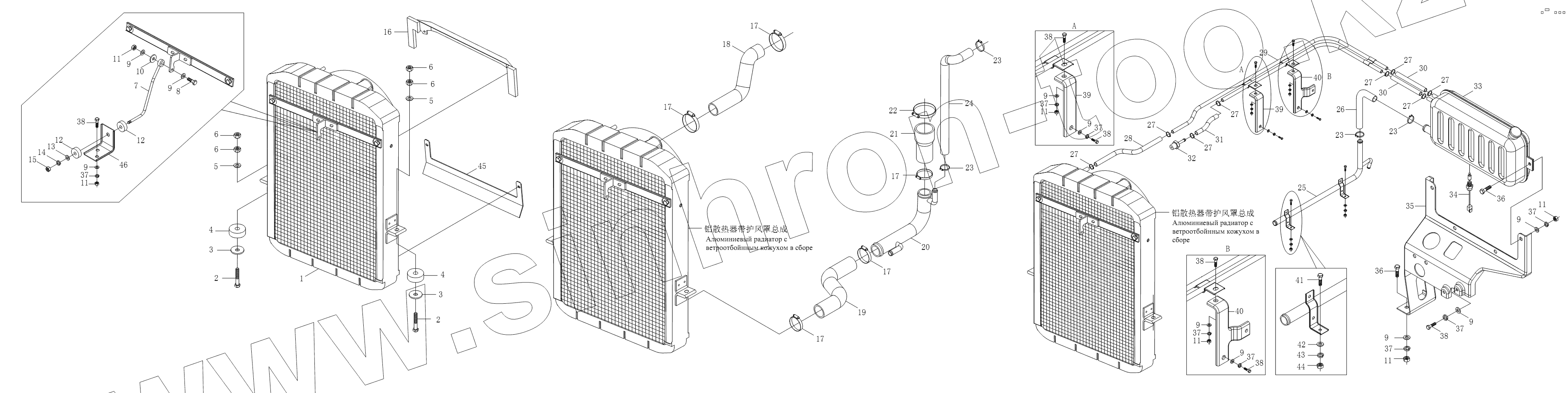

Каталог запасных частей к технике: Foton BJ1051, BJ1061 (Aumark). 1S10611300103 Система охлаждения

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1S10611300103
1
2
2
3
3
4
4
5
5
6
6
6
6
7
8
9
9
9
9
9
9
9
9
9
9
10
11
11
11
11
11
11
12
12
13
14
15
16
17
17
17
17
17
18
19
20
21
22
23
23
23
23
24
25
26
27
27
27
27
27
27
27
27
28
29
30
30
31
32
33
34
35
36
36
37
37
37
37
37
37
37
37
38
38
38
38
38
38
39
39
40
40
41
42
43
44
45
46
Позиция на иллюстрации Заводской номер детали Название детали
1S10611300103 1S10611300103 Система охлаждения
1 1106113100001 Алюминиевый радиатор с защитным кожухом в сборе
2 Q150B1255 Болт с шестигранной головкой
3 Q40212 Шайба
4 1108913200006 Мягкая подстилка держателя радиатора
5 Q40112 Плоская шайба
6 Q340B12 Гайка крепления кронштейн нижней подножки
7 1106113200001 Штанга радиатора в сборе
8 Q150B0845 Болт с шестигранной головкой
9 Q40108 Плоская шайба
10 Q40208 Шайба
11 Q340B08 Гайка
12 1104313200026 Регулировочная прокладка тяги
13 Q40210 Шайба
14 Q40310 Шайба пружинная
15 Q340B10 Гайка
16 1105113200008 Передний ветроотбойник радиатора в сборе
17 Q67550 Хомут червячный
18 1105113300005 Выпускной водяной шланг двигателя
19 1105113300007 Выходной водяной шланг радиатора
20 1105113300001 Сварной входной водяной четверник в сборе
21 1105113300006 Входной водяной шланг двигателя
22 Q67560 Хомут червячный
23 Q67535 Хомут
24 1105113300008 Выходной водяной шланг резервного водобака
25 1105113300020 Напайка выходных водяных стальных труб однорядного резервного водобака
26 1106113300001 Выходной водяной шланг однорядного резервного водобака
27 Q67516 Пружинный хомут
28 1108113300015 Выходной воздушный шланг радиатора
29 1108113300011 Напайка выходных воздушных жестких труб
30 1105113300022 Шланг выхода воздуха однорядного резервного водобака
31 1108113300016 Выходной воздушный шланг двигателя
32 1108913300018 Штуцер выходного воздушного шланга
33 1105113100007 Резервный водобак в сборе
34 1104936630012 Переключатель сигнализации об уровне воды
35 1106113200003 Держатель однорядного резервного водобака
36 Q150B0825 Болт
37 Q40308 Шайба пружинная
38 Q150B0820 Болт
39 1108113300012 Держатель выходных воздушных жестких труб типа 1
40 1105113200013 Держатель жестких труб удаления воздуха
41 Q150B0625 Болт
42 Q40106 Плоская шайба
43 Q40306 Шайба пружинная
44 Q340B06 Гайка
45 1106913200019 Нижний ветроотбойник радиатора
46 1106913200005 Кронштейн тяги радиатора
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
