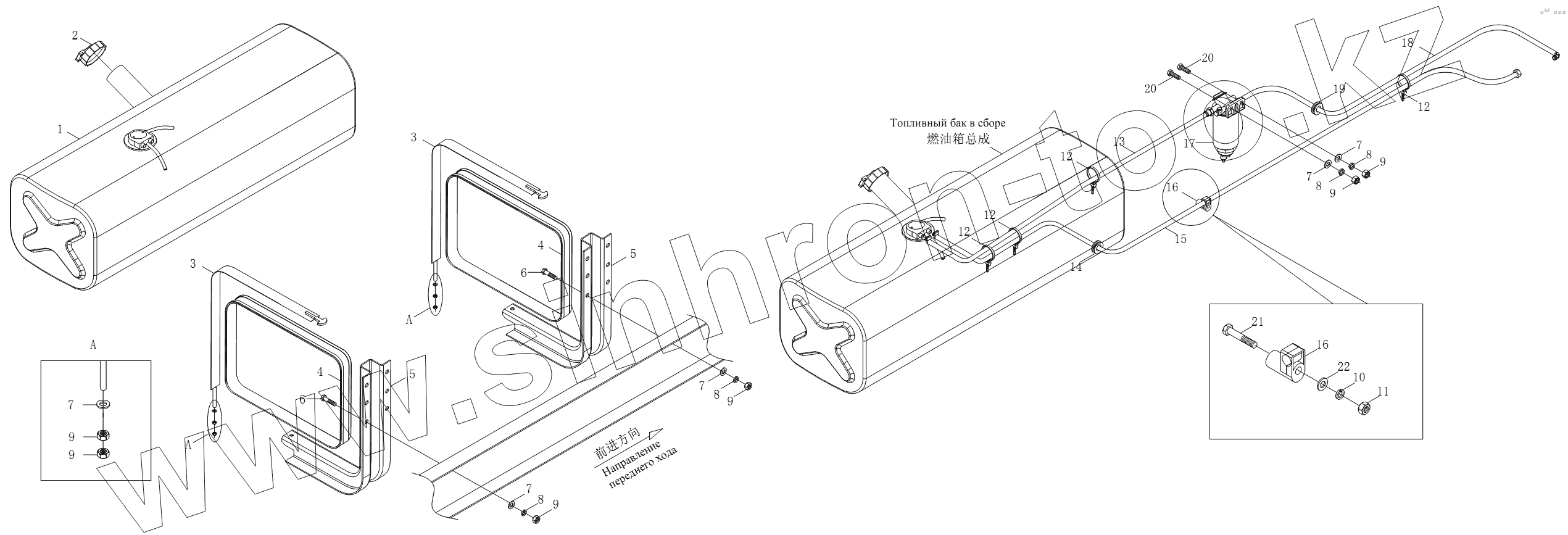

Каталог запасных частей к технике: Foton BJ1051, BJ1061 (Aumark). 1S10611100101 Топливная система

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1S10611100101
1
2
3
3
4
4
5
5
6
6
7
7
7
7
7
8
8
8
8
9
9
9
9
9
9
10
11
12
12
12
12
13
14
15
16
16
17
18
19
20
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1S10611100101 1S10611100101 Топливная система
1 1106911100008 Топливный бак в сборе
2 1104911100009 Крышка топливного бака
3 1106611100001 Лента крепления топливного бака
4 1106911100007 Кольцевая лента топливного бака
5 1106611100007 Кронштейн топливного бака
6 Q150B1035F30 Болт с шестигранной головкой
7 Q40110F30 Плоская шайба
8 Q40310F30 Шайба пружинная
9 Q340B10F30 Шестигранная гайка типа 1
10 Q40308 Шайба пружинная
11 Q340B08 Гайка
12 Q67407100 Пластмассовая крепежная лента
13 1106111400001 Передний топливопровод в сборе
14 1102236200110 Сквозное кольцо для прохода проводов питания
15 1106111400005 Возвратный трубопровод в сборе
16 1104635600061 Зажим трубы
17 1105111500001 Фильтр дизельного топлива в сборе
18 1106111400003 Задний топливопровод в сборе
19 1102911400073 Резиновое защитное кольцо
20 Q150B1040F30 Болт с шестигранной головкой
21 Q150B0865 Болт с шестигранной головкой
22 Q40108 Плоская шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
