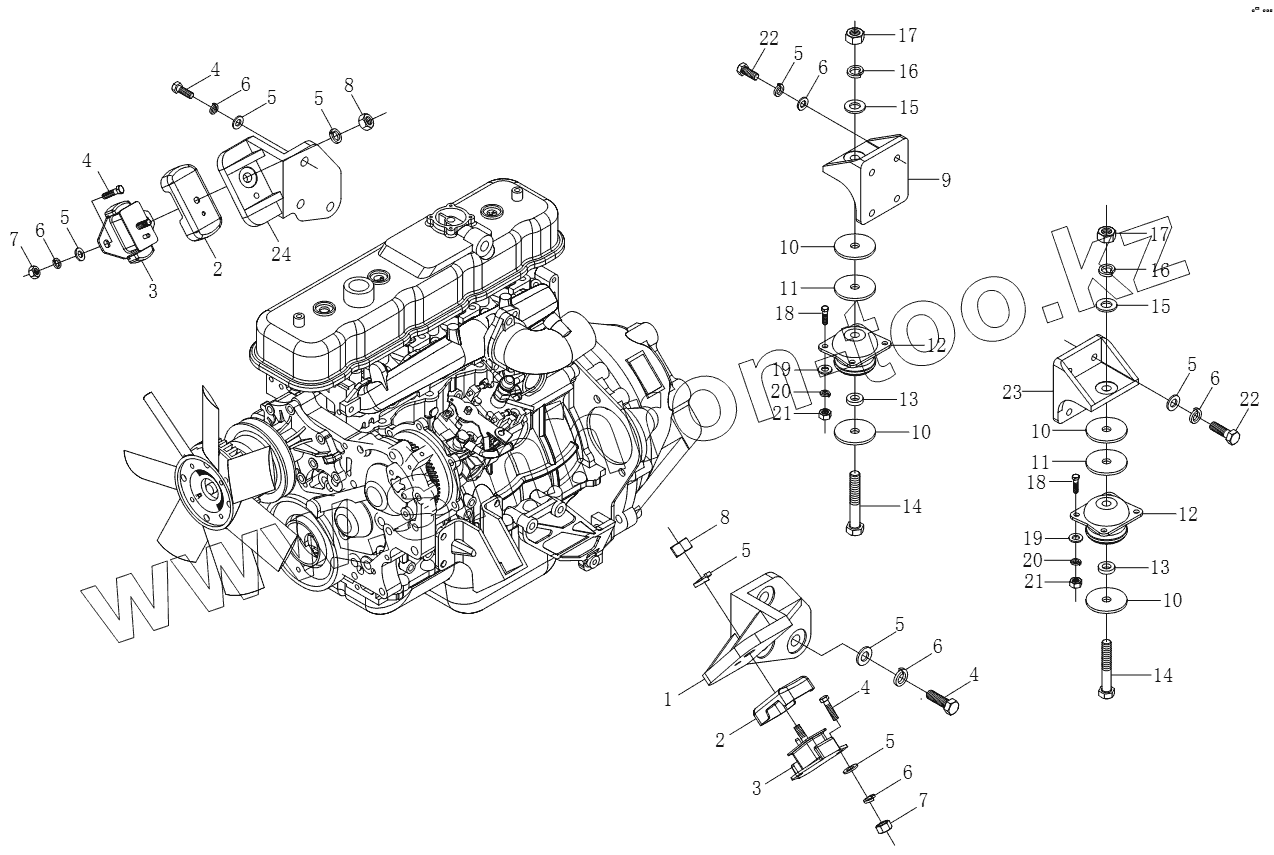

Каталог запасных частей к технике: Foton BJ1051, BJ1061 (Aumark). 1S10611010101 Подвеска силового агрегата

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1S10611010101
1
2
2
3
3
4
4
4
4
5
5
5
5
5
5
5
5
6
6
6
6
6
6
7
7
8
8
9
10
10
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали
1S10611010101 1S10611010101 Подвеска силового агрегата
1 1106110100002 V-образный левый кронштейн передней подвески двигателя
2 1647610100021 Зажимная крышка
3 1105110100008 Мягкая прокладка передней подвески двигателя в сборе
4 Q150B1240TF2 Болт с шестигранной головкой
5 Q40112 Плоская шайба
6 Q40312 Шайба пружинная
7 Q340B12 Гайка крепления кронштейн нижней подножки
8 Q341B12 Шестигранная гайка
9 1105110100006 Правый кронштейн задней подвески двигателя
10 1110810102007 Нижняя нажимная пластина
11 1106910180004 Верхняя нажимная пластина
12 1105110100009 Мягкая прокладка задней подвески двигателя в сборе
13 1110810102006 Регулировочная прокладка
14 Q150B16120TF2 Болт с шестигранной головкой
15 Q40116 Плоская шайба
16 Q40516 Шайба пружинная
17 Q340B16 Гайка
18 Q150B1040TF2 Болт с шестигранной головкой
19 Q40110 Плоская шайба
20 Q40310 Шайба пружинная
21 Q340B10 Гайка
22 Q150B1235TF2 Шестигранный болт
23 1105110100005 Левый кронштейн задней подвески двигателя
24 1106110100003 V-образный правый кронштейн передней подвески двигателя
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
