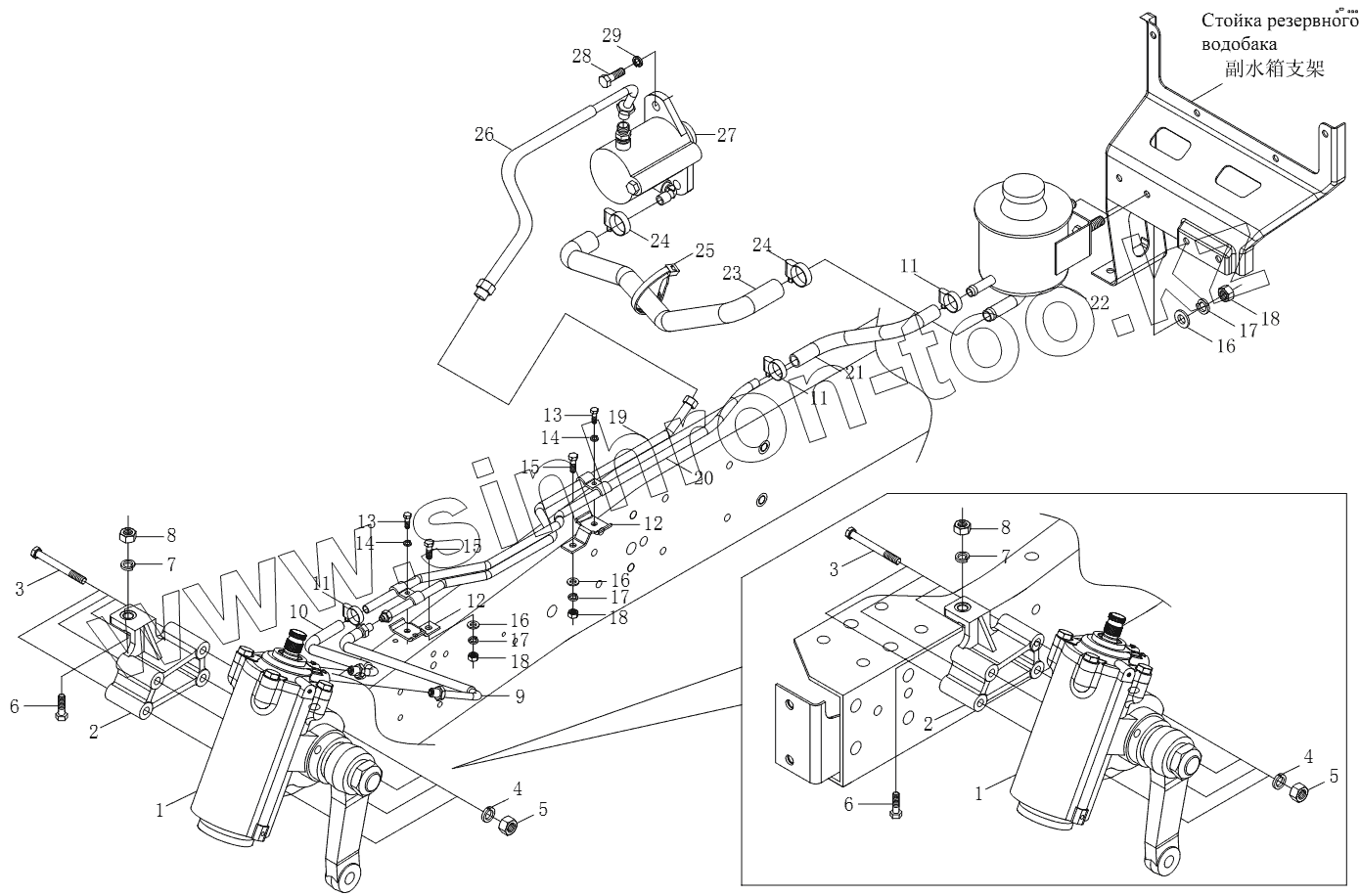

Каталог запасных частей к технике: Foton BJ1051, BJ1061 (Aumark). 1S10513400101 Рулевой механизм и принадлежности
1S10513400101
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
10
11
11
11
12
12
13
13
14
14
15
15
16
16
16
17
17
17
18
18
18
19
20
21
22
23
24
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1S10513400101 | 1S10513400101 | Рулевой механизм и принадлежности | |
| 1 | 1105934000025 | Рулевой механизм в сборе с качалкой | |
| 2 | 1105934000049 | Стойка рулевого механизма | |
| 3 | Q150B12120TF2 | Болт с шестигранной головкой | |
| 4 | Q40512 | Тяжелая пружинная шайба | |
| 5 | Q340B12T13F2 | Шестигранная гайка | |
| 6 | Q150B1240 | Болт крепления поводка стеклоочистителя | |
| 7 | Q40312 | Шайба пружинная | |
| 8 | Q340B12 | Гайка крепления кронштейн нижней подножки | |
| 9 | 1108934000016 | Маслопровод высокого давления в сборе 1 | |
| 10 | 1108934000019 | Маслопровод низкого давления в сборе 1 | |
| 11 | Q67522 | Хомут стяжной | |
| 12 | 1105134000025 | Напайка держателя маслопровода | |
| 13 | Q150B0620 | Болт | |
| 14 | Q40306 | Шайба пружинная | |
| 15 | Q150B0825 | Болт | |
| 16 | Q40108 | Плоская шайба | |
| 17 | Q40308 | Шайба пружинная | |
| 18 | Q340B08 | Гайка | |
| 19 | 1105134000002 | Маслопровод высокого давления в сборе 2 | |
| 20 | 1105134000021 | Маслопровод низкого давления в сборе 2 | |
| 21 | 1105134000004 | Маслопровод низкого давления в сборе 3 | |
| 22 | 1105134000022 | Резервуар рулевого механизма в сборе | |
| 23 | 1105134000006 | Впускной маслопровод маслонасоса в сборе | |
| 24 | Q67627 | Хомут червячный | |
| 25 | Q67407200 | Хомут стяжной | |
| 26 | 1105134000007 | Маслопровод высокого давления в сборе 3 | |
| 27 | 1105134000018 | Маслонасос рулевого механизма в сборе с приводной втулкой | |
| 28 | Q150B1030 | Болт | |
| 29 | Q40310 | Шайба пружинная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
