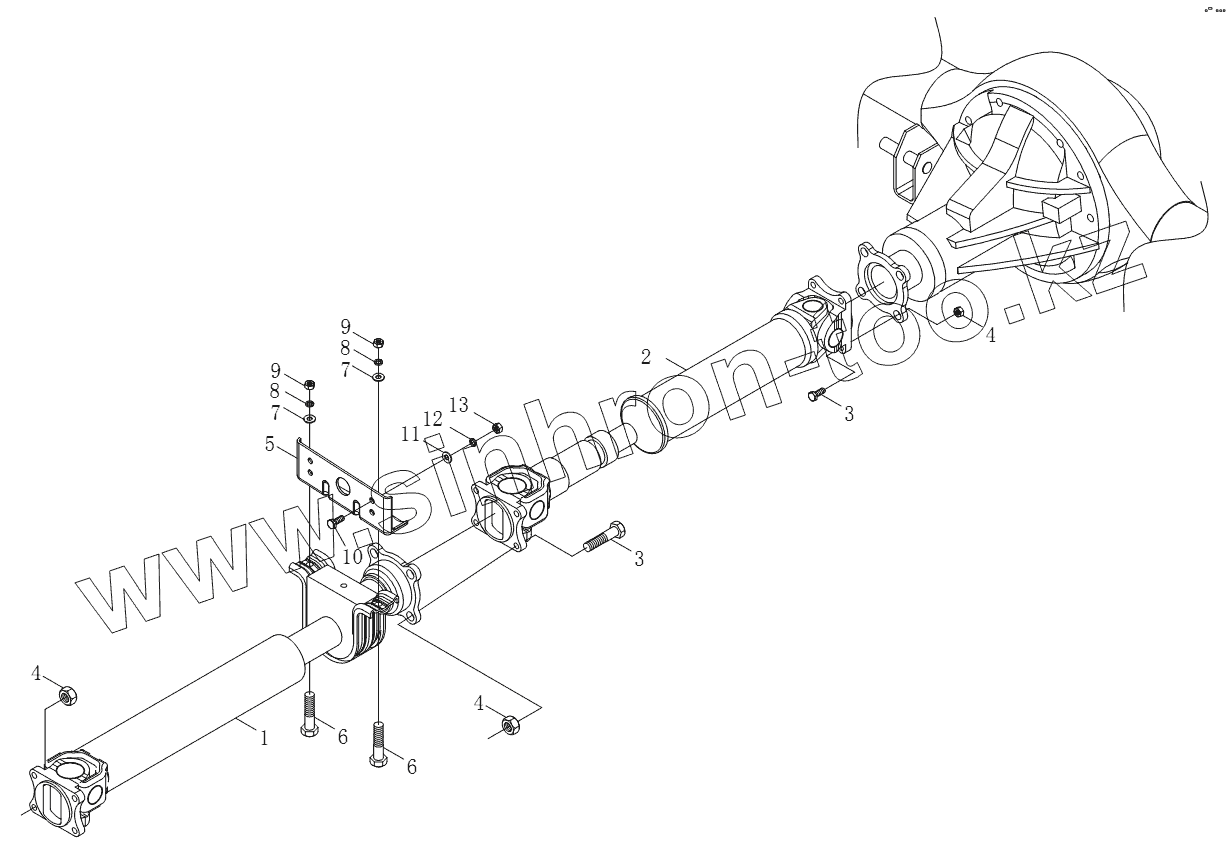

Каталог запасных частей к технике: Foton BJ1051, BJ1061 (Aumark). 1S10512200101 Карданный вал

Тип техники

Марка

Модель

Схема

1S10512200101

1

2

3

3

4

4

4

5

6

6

7

7

8

8

9

9

10

11

12

13

Позиция на иллюстрации	Заводской номер детали		Название детали
1S10512200101	1S10512200101		Карданный вал
1	1105122000002		Промежуточный передаточный вал в сборе
2	1105122000003		Задний передаточный вал в сборе
3	1106622000006		Болт карданного вала
4	1117022000005		Контровочная гайка
5	1105922000003		Кронштейн опоры промежуточного карданного вала
6	Q151B1430		Болт с шестигранной головкой-тонкий клык
7	Q40114		Шайба плоская
8	Q40314		Шайба пружинная
9	Q341B14		Гайка
10	Q150B1230		Болт
11	Q40112		Плоская шайба
12	Q40312		Шайба пружинная
13	Q340B12		Гайка крепления кронштейн нижней подножки
