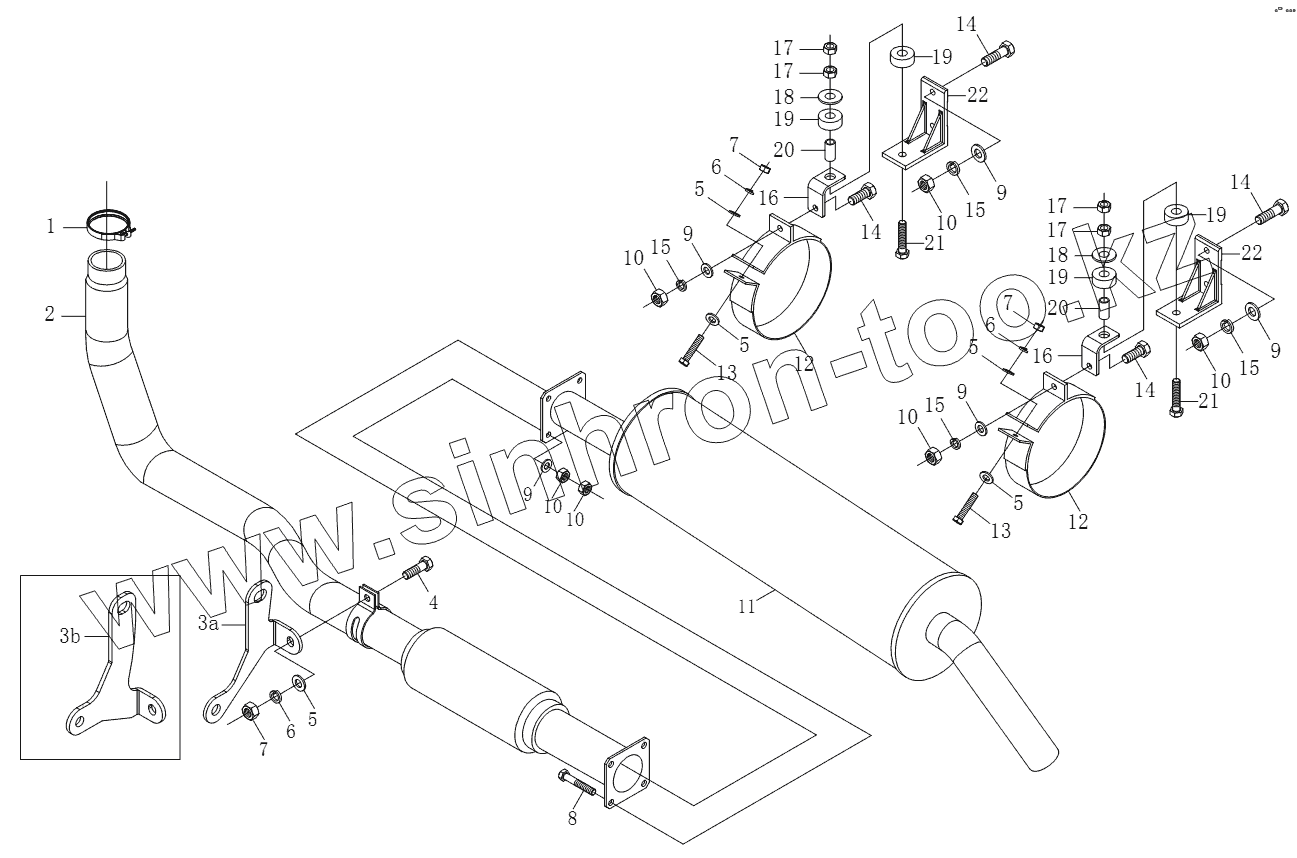

Каталог запасных частей к технике: Foton BJ1051, BJ1061 (Aumark). 1S10511200101, 1S10611200101 Выпускное устройство
1S10611200101
1S10511200101
1
2
2
4
5
5
5
5
5
6
6
6
7
7
7
8
9
9
9
9
9
10
10
10
10
10
10
11
12
12
13
13
14
14
14
14
15
15
15
15
16
16
17
17
17
17
18
18
19
19
19
19
20
20
21
21
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1S10611200101 | 1S10611200101 | Выпускное устройство | |
| 1S10511200101 | 1S10511200101 | Выпускное устройство | |
| 1 | 1513312003004 | Скоба для выпускного разъема | |
| 2 | 1105112000002 | Напайка выхлопной трубы | |
| 2 | 1106112000002 | Напайка выхлопной трубы | |
| 4 | Q150B0825 | Болт | |
| 5 | Q40108 | Плоская шайба | |
| 6 | Q40308 | Шайба пружинная | |
| 7 | Q340B08 | Гайка | |
| 8 | Q150B10105TF2 | Болт с шестигранной головкой | |
| 9 | Q40110 | Плоская шайба | |
| 10 | Q340B10 | Гайка | |
| 11 | 1105112000004 | Глушитель в сборе | |
| 12 | 1108312000003 | Узел подвески и скобы глушителя | |
| 13 | Q150B0830 | Болт | |
| 14 | Q150B1030 | Болт | |
| 15 | Q40310 | Шайба пружинная | |
| 16 | 1104312000004 | Подвесная пластина | |
| 17 | Q340B12 | Гайка крепления кронштейн нижней подножки | |
| 18 | Q40212 | Шайба | |
| 19 | 1104312000002 | Резиновая упругая прокладка | |
| 20 | 1104312000003 | Втулка | |
| 21 | Q150B1270 | Болт с шестигранной головкой | |
| 22 | 1104312000055 | Кронштейн | |
| 23 | 1105112000006 | Держатель выхлопной трубы | |
| 24 | 1106112000004 | Держатель выхлопной трубы |
