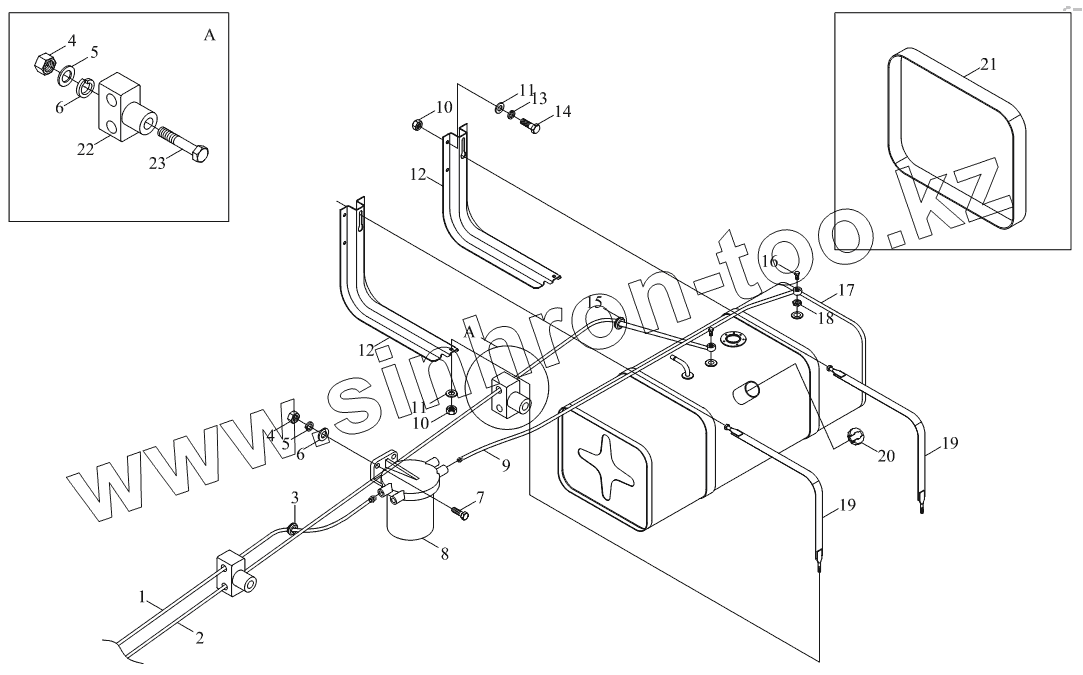

Каталог запасных частей к технике: Foton BJ1041, BJ1069 (Ollin). 1S10691100101 Топливная система

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
5
6
6
7
8
9
10
10
11
11
12
12
13
14
15
16
17
18
19
19
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
1 1106911400024 Топливопровод задний
2 1105311400017 Топливопровод возвратный
3 1106611400008 Резиновое защитное кольцо
4 Q340B08 Гайка
5 Q40308 Шайба пружинная
6 Q40108 Плоская шайба
7 Q150B0830 Болт
8 1106911500001 Топливный фильтр
9 1106911400022 Трубопровод топливный
10 Q340B10 Гайка
11 Q40110 Плоская шайба
12 1106611100007 Кронштейн топливного бака
13 Q40310 Шайба пружинная
14 Q150B1030 Болт
15 1102911400073 Резиновое защитное кольцо
16 1102211400002 Пустотелый болт
17 1105311100001 Топливный бак
18 1102811400006 Уплотнительное кольцо
19 1106611100001 Лента крепления топливного бака
20 1104911100009 Крышка топливного бака
21 1106611100005 Прокладка
22 1106611400009 Зажим двухтрубный
23 Q150B0865 Болт с шестигранной головкой
