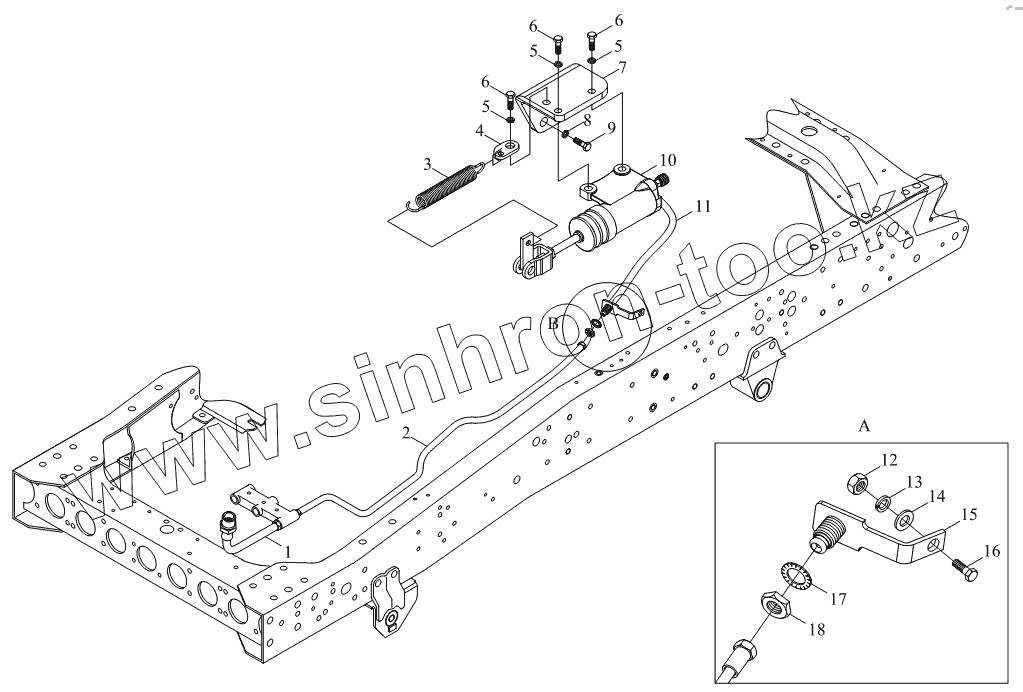

Каталог запасных частей к технике: Foton BJ1041, BJ1069 (Ollin). 1S10591620101 Установка механизма управления сцеплением

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали
1 1104935600052 Тормозной шланг
2 1105916200002 Трубопровод цилиндра сцепления
3 1102716200038 Пружина возвратная вилки сцепления
4 1104316200108 Пружина возвратная
5 Q40308F30 Шайба пружинная
6 Q150B0825F30 Болт с шестигранной головкой
7 1104316200107 Рабочий цилиндр сцепления
8 Q40310F30 Шайба пружинная
9 Q150B1025F30 Болт с шестигранной головкой
10 1104916200039 Рабочий цилиндр сцепления
11 1104616200020 Шланг сцепления
12 Q340B06F30 Шестигранная гайка типа 1
13 Q40306F30 Шайба пружинная
14 Q40106F30 Плоская шайба
15 1102935600016 Кронштейн
16 Q150B0625F30 Болт с шестигранной головкой
17 Q41218F30 Стопорная шайба
18 Q351B18F30 Шестигранная тонкая гайка-мелкая резьба
