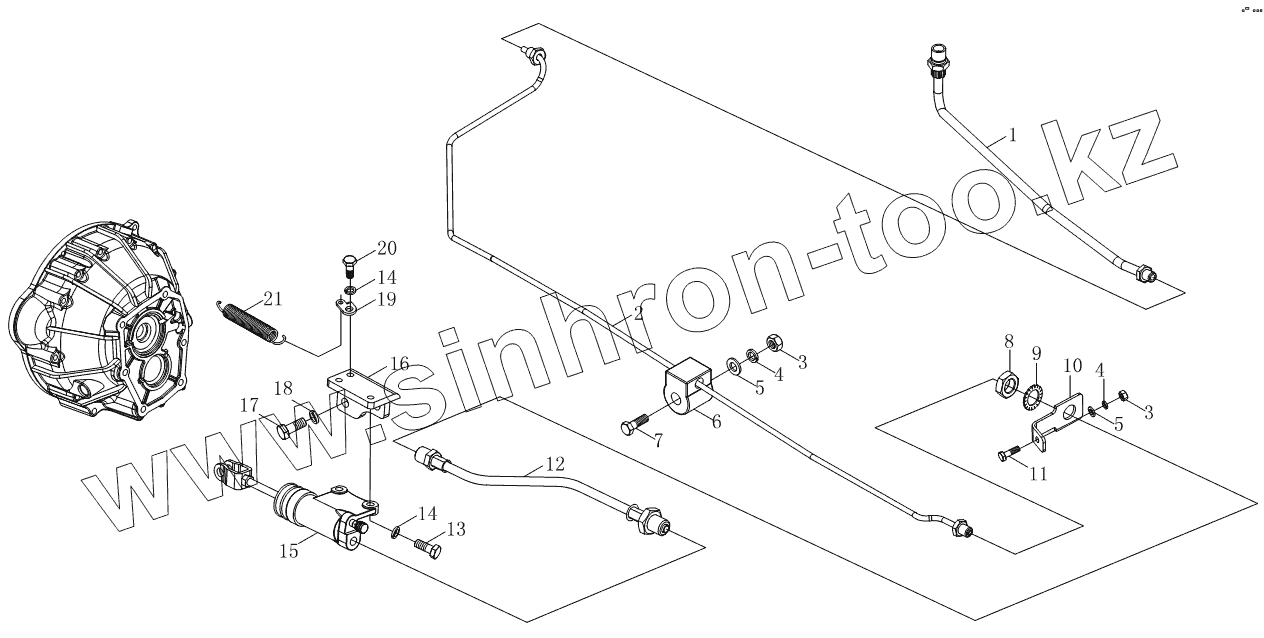

Каталог запасных частей к технике: Foton BJ1039, BJ1049 (Aumark III). Механизм управления сцеплением 1S10391620115

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
5
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
1 1103935600165 Тормозной шланг
2 1103916200043 Трубопровод цилиндра сцепления
3 Q340B06F30 Шестигранная гайка типа 1
4 Q40306F30 Шайба пружинная
5 Q40106F30 Плоская шайба
6 1106616200005 Зажим трубы
7 Q150B0660F30 Болт с шестигранной головкой
8 Q351B18F30 Шестигранная тонкая гайка-мелкая резьба
9 Q41218F30 Стопорная шайба
10 1102935600016 Кронштейн
11 Q150B0620F30 Болт с шестигранной головкой
12 1104616200020 Шланг сцепления
13 Q150B0825F30 Болт с шестигранной головкой
14 Q40308F30 Шайба пружинная
15 1104916200039 Рабочий цилиндр сцепления
16 1104916200011 Кронштейн рабочего цилиндра сцепления
17 Q151C1025F30 Болт с шестигранной головкой-мелкая резьба
18 Q40310F30 Шайба пружинная
19 1104316200108 Пружина возвратная
20 Q150B0820F30 Болт с шестигранной головкой
21 1102716200038 Пружина возвратная вилки сцепления
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
