Каталог запасных частей к технике: Foton 4189SLFKA-AEZA01. 1SB2488450401 Step board

Тип техники

Марка

Модель

Схема

1SB2488450401

1SB2488450401

1

2

3

4

5

6

6

7

8

8

9

9

10

10

11

12

13

13

14

15

16

17

17

18

18

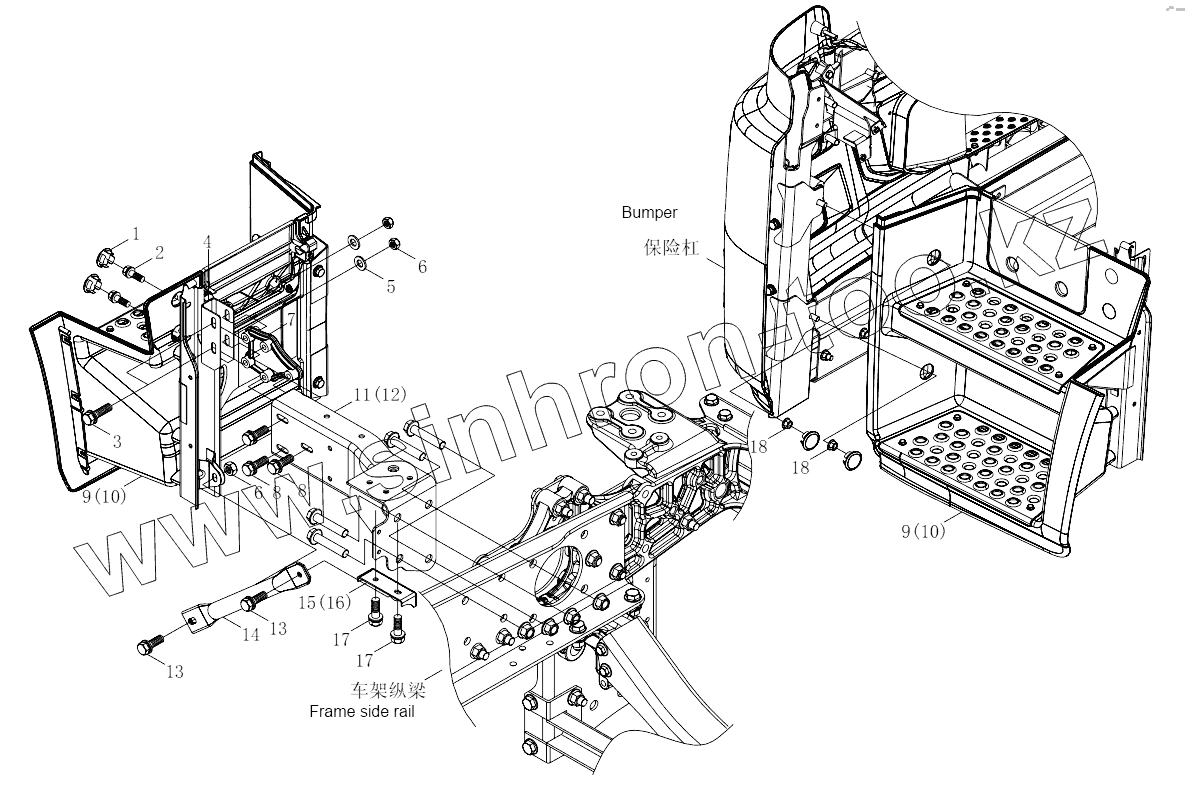

Позиция на иллюстрации	Заводской номер детали		Название детали
1SB2488450401	1SB2488450401		Step board
1	H4845010009A0		Block cover, guard, footboard
2	Q1461025		Болт с шестигранной головкой, пружинная шайба и плоская шайба
3	Q1461060		Hexagon head bolt, spring washer and washer unit
4	H4845010005A0		Mounting bracket I assembly, footboard
5	Q40210		Шайба
6	Q340B10		Гайка
7	H4845010007A0		Holder, footboard
8	Q1461035		Болт с шестигранной головкой, пружинная шайба и плоская шайба
9	H4845014005A0		Footboard assembly
10	H4845014006A0		Footboard assembly
11	H4845010003A0		Attachment bracket assembly, frame
12	H4845010004A0		Attachment bracket assembly, frame
13	Q1461030		Болт с шестигранной головкой, пружинная шайба и плоская шайба
14	H4845010006A0		Stay tube, footboard
15	H4845010021A0		Mounting bracket assembly, stay tube
16	H4845010022A0		Mounting bracket assembly, stay tube
17	Q1460825		Болт с шестигранной головкой, пружинная шайба и плоская шайба
18	Q33010		Гайка шестигранная с буртиком

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
