Каталог запасных частей к технике: Foton 4189SLFKA-AEZA01. 1SB2488430403 Wheel mud guard

Тип техники

Марка

Модель

Схема

1SB2488430403

1SB2488430403

1

1

1

1

1

1

1

1

2

2

3

4

5

6

7

7

8

8

9

10

10

11

11

11

12

13

14

15

16

17

18

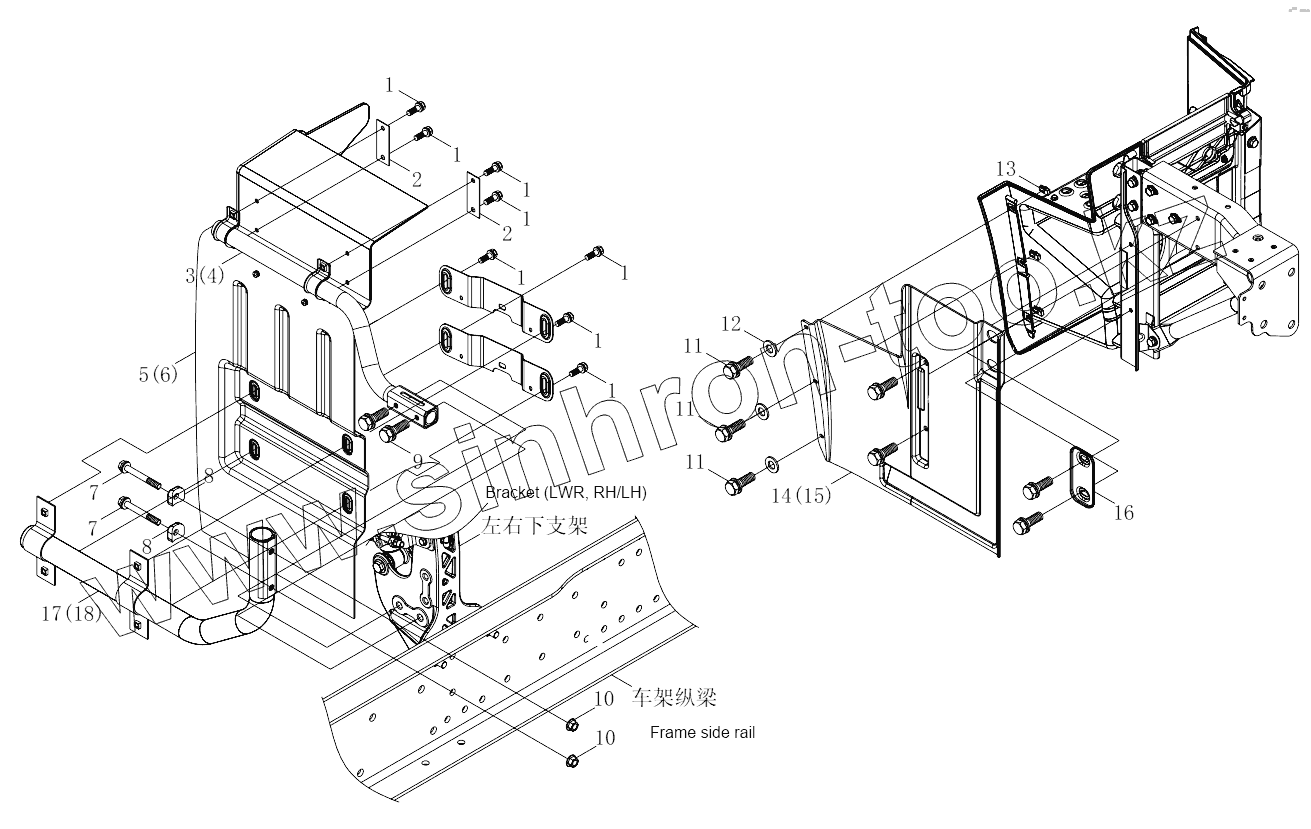

Позиция на иллюстрации	Заводской номер детали		Название детали
1SB2488430403	1SB2488430403		Wheel mud guard
1	Q1460820		Болт с шестигранной головкой, пружинная шайба и плоская шайба
2	H4843020042A0		Mounting stiffener, fender
3	H4843020005A0		Stay tube assembly, fender
4	H4843020006A0		Stay tube assembly, fender
5	H4843025015A0		Fender
6	H4843025016A0		Fender
7	Q18614110		Hexagon flange bolt-oversize series
8	H4843020041A0		Mounting block, bolt
9	Q1461065		Hexagon head bolt, spring washer and washer unit
10	Q33014		Hexagon flange locking-nut, full metal
11	Q1460620		Болт с шестигранной головкой, пружинная шайба и плоская шайба
12	Q40206		Шайба
13	Q31206		Leaf spring nut, type B
14	H4843020019A0		Fender
15	H4843020020A0		Fender
16	H4843020018A0		Retaining plate, fender
17	Н4843020003А0		Stay tube assembly, fender
18	Н4843020004А0		Stay tube assembly, fender

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
