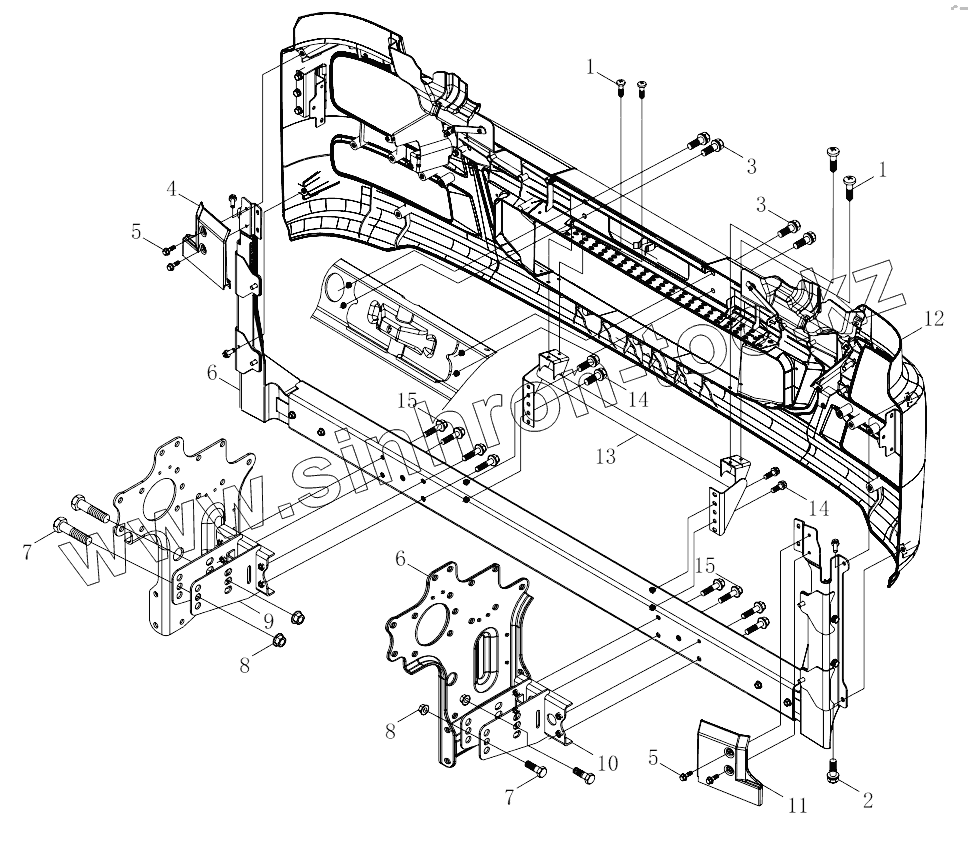

Каталог запасных частей к технике: Foton 4189SLFKA-AEZA01. 1SB2488310401 Bumper

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
13
14
14
15
15
1
1
2
3
3
4
5
5
6
6
1SB2488310401
1SB2488310401
7
7
8
8
9
10
11
12
Позиция на иллюстрации Заводской номер детали Название детали
12.12 H4831012005A0 Fascia, bumper
12.2 Q32006 Гайка шестигранная с зубчатым буртиком
12.3 H4831010007A0 Bumper pedal
12.4 H4831012004A0 Fascia, bumper
12.5 H4831012003A0 Fascia, bumper
12.6 H4831010005A0 Clip, fascia, bumper
12.7 H4831012001A0 Front bumper body assembly
12.8 H4831010065A0 Fascia, bumper
12.9 1B24953100473 Clip
12.10 H4831010016A0 Rotary stand assembly, combination headlight
12.11 H4831012006A0 Fascia, bumper
12.1 Q2140616 Винт
12.13 Q1460616F31 Hexagon head bolt, spring washer and washer unit
12.14 Q1460616 Болт с шестигранной головкой, пружинная шайба и плоская шайба
12.15 H4831010017A0 Mounting bracket, combination headlight
12.16 Q1460820 Болт с шестигранной головкой, пружинная шайба и плоская шайба
12.17 H4831010066A0 Fascia, bumper
12.18 H4831010018A0 Mounting bracket, combination headlight
12.19 Q1460820 Болт с шестигранной головкой, пружинная шайба и плоская шайба
13 H4831012008A0 Mounting bracket assembly, foot board, bumper
14 Q1460825F31 Hexagon head bolt, spring washer and flat washer unit
15 Q18410100F31 Hex head flange bolt
6.5 H4831010041A0 Protection device assembly
1 Q2140616 Винт
2 Q1460816 Болт с шестигранной головкой, пружинная шайба и плоская шайба
3 Q1461025 Болт с шестигранной головкой, пружинная шайба и плоская шайба
4 H4831012011A0 Fascia, bumper
5 Q1840616 Болт с шестигранной головкой и зубчатым буртиком
6 H4831012007A0 Holder assembly, bumper
6.1 H4831012009A0 Mounting bracket assembly, bumper
6.2 H4831010043A0 Attachment bracket, protection device
6.3 Q18410100F31 Hex head flange bolt
6.4 Q32010 Гайка шестигранная с зубчатым буртиком
1SB2488310401 1SB2488310401 Bumper
6.6 H4831010044A0 Attachment bracket, protection device
6.7 Q1461035 Болт с шестигранной головкой, пружинная шайба и плоская шайба
6.8 H4831012010A0 Mounting bracket assembly, bumper
6.9 H4831010042A0 Nut plate
7 Q150B20110 Hexagon head bolt
8 Q32020 Hexagon flange nut
9 H4831010047A0 Bracket assembly, protection
10 H4831010048A0 Bracket assembly, protection
11 H4831012012A0 Fascia, bumper
12 H4831012002A0 Bumper subassembly
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
