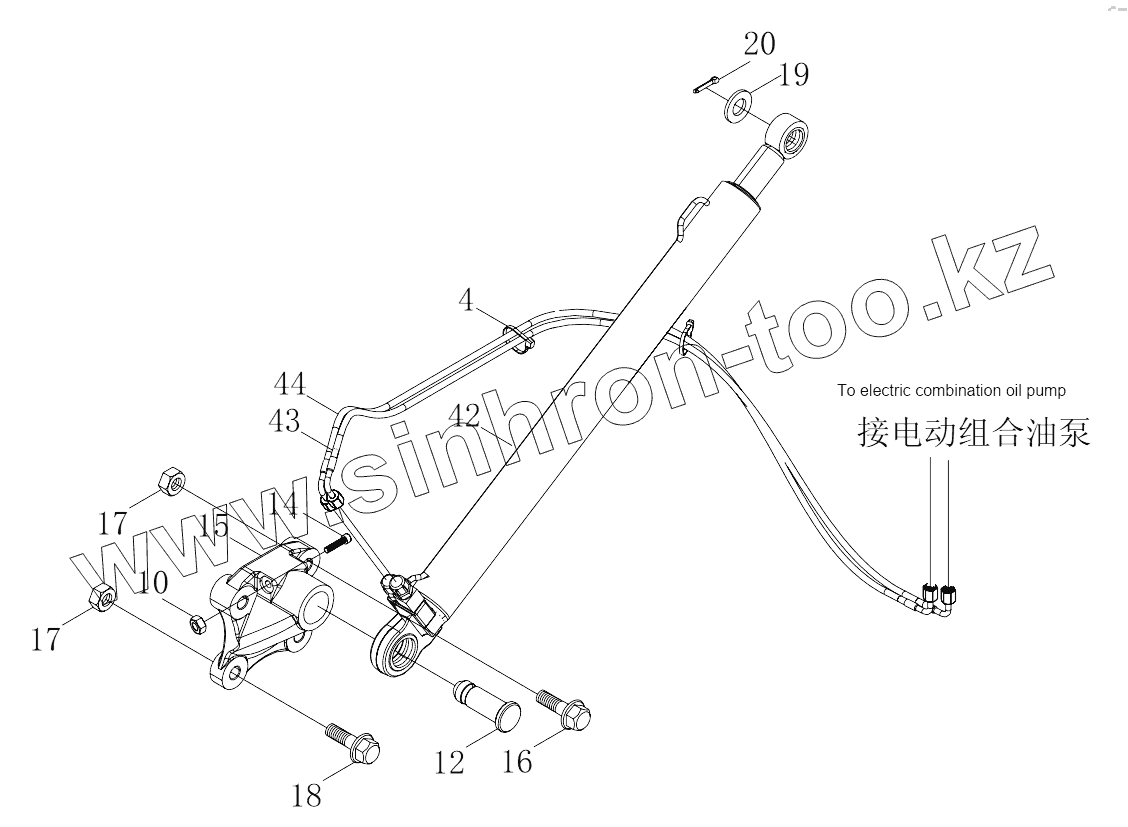

Каталог запасных частей к технике: Foton 4189SLFKA-AEZA01. 1SB248502C402 Tilting system, body

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1SB248502C402
4
10
12
14
15
16
17
17
18
19
20
42
43
44
Позиция на иллюстрации Заводской номер детали Название детали
1SB248502C402 1SB248502C402 Tilting system, body
1 H4502C03007A0 Body, union elbow, oil pipe
2 H4502C03003A0 Connecting oil pipe, hydraulic lock
3 H4502C03008A0 Body, union tee, oil pipe
4 Q67405100 Пластмассовая протяжка
5 H4502C03014A0 Oil inlet pipe, hydraulic lock
6 H4502C04008A0 Wire cross bracket
7 Q1460825 Болт с шестигранной головкой, пружинная шайба и плоская шайба
8 Q33008 Гайка шестигранная с буртиком
9 Q1460625 Болт с шестигранной головкой, пружинная шайба и плоская шайба
10 Q340B06 Гайка
11 1420836290003 Rubber ring
12 H4502C04004A0 Mounting shaft, cylinder
13 H4502C02002A0 Main cylinder
14 Q218B0865 Hex socket cheese-head screw
15 H4502C04002A0 Support, cylinder
16 Q1861660TF2 Hexagon flange bolt-oversize series
17 Q33016T13F2 Hexagon nut, style I
18 Q1861650TF2 Hexagon flange bolt-oversize series
19 Q40124 Плоская шайба
20 Q5005056 Шплинт разводной
21 H4502C03009A0 Oil return pipe, main cylinder
22 H4502C04007A0 Bracket, thread guide
23 Q1861030 Hexagon flange bolt-oversize series
24 Q33010 Гайка шестигранная с буртиком
25 H4502C01005A0 Electric combination oil pump
26 H4502C01003A0 Controller, electric pump
27 H4502C04003A0 Bracket, controller
28 H4502C04001A0 Bracket, electric pump
29 Q1861430 Hexagon flange bolt-oversize series
30 Q1460820 Болт с шестигранной головкой, пружинная шайба и плоская шайба
31 H4502C04011A0 Lift caution plate
32 H4502C04012A0 Note marking, lifting operation
33 H4502C04013A0 Reinforcing stay, bracket, electric pump
34 H4502C04014A0 Attachment bracket, stay
35 Q1460830 Болт с шестигранной головкой, пружинная шайба и плоская шайба
36 H4502C03015A0 Oil pipe, release cylinder
37 1B24950200242 Straight-through joint, release cylinder
38 H4502C04015A0 Bracket, thread guide
39 Q72310 Sealing washer
40 1B24950280028 Fixing clip, lift pipe
41 H4502C03010A0 Oil inlet pipe, main cylinder
42 H4502C02003A0 Auxiliary cylinder
43 H4502C03005A0 Oil inlet pipe, auxiliary cylinder
44 H4502C03006A0 Oil return pipe, auxiliary cylinder
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
