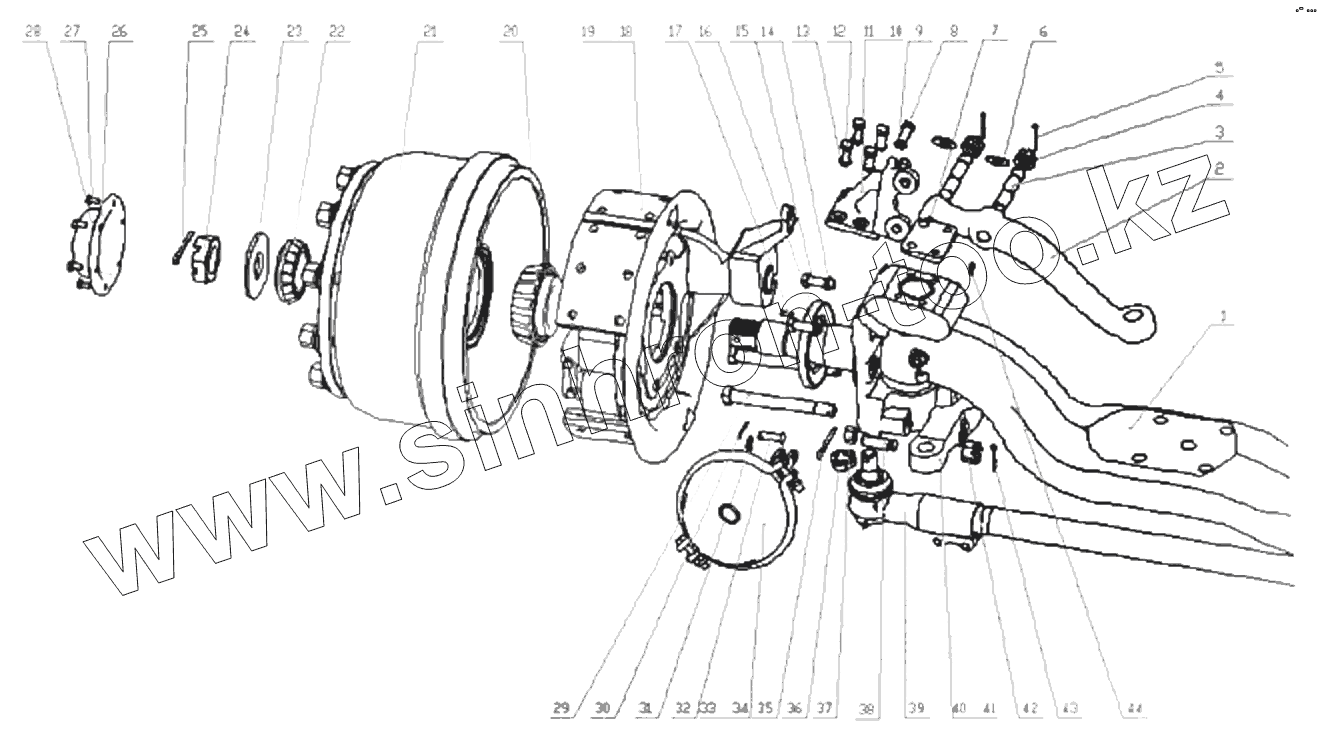

Каталог запасных частей к технике: Foton 4189SLFKA-AEZA01. 1S42593000011 Front axle-front axle assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
Позиция на иллюстрации Заводской номер детали Название детали
1S42593000011 1S42593000011 Front axle
1 QT65CQ24-3001000 Front axle and knuckle assembly
2 QT65CQ24-3001007 Straight rod arm
3 QT50AQ0-3001003 Stud bolt
4 QT50AQ0-3001004 Slot nut
5 Q5004040 Шплинт
6 Q40120 Шайба
7 QT50AQ0-3501013 Sealing gasket
8 Q150B1238 Hexagon head bolt
9 Q40312 Шайба пружинная
10 QT50AQ0-3501011 F.L. chamber bracket
11 QT50AQ0-3501012 F.R. chamber bracket
12 Q151B1230 Болт
13 Q40312 Шайба пружинная
14 Q151B1445TF2 Hexagon head bolt-fine thread
15 Q40314 Шайба пружинная
16 QT65BQ0-3001041 Oil seal seat ring
17 QT65BQ0-3001042 Stop pin
18 QT65CQ25-3501010 F.L. brake assembly
19 QT65CQ25-3501020 F.R. brake assembly
20 32314-1 Inner race of tapered roller bearing
21 QT65BQ0-3103000 Front hub and brake drum assembly
22 32311-1 Inner race of tapered roller bearing
23 QT50AQ0-3001033 Stop washer
24 QT50AQ0-3001031 Steering knuckle nut
25 Q5008070 Split pin
26 QT50CQ2-3103004 Front hub cover
27 Q150B0816 Болт
28 Q40308 Шайба пружинная
29 QT65BQ0-3001009 Tightening bolt
30 Q5004024 Split pin
31 Q40112 Плоская шайба
32 Q5101238 Pin shaft
33 QT50CQ2-3519010 F.L. chamber assembly
34 QT50CQ2-3519020 F.R. chamber assembly
35 Q5005050 Шплинт гайки опорного пальца
36 QDT3303091 Slotted nut.
37 Q341B16 Гайка
38 QT50AQ0-3001008 Limiting bolt
39 QT65CQ4-3003100 Steering tie rod assembly
40 QT65BQ0-3001005 Left steering tie rod
41 QT65BQ0-3001006 Rinht steering tie rod
42 QT50AQ0-3001002 Slotted flat nut
43 Q5004040 Шплинт
44 Q701B45 Масленка
45 QT50CKQ1-3551030 Bracket assembly, control arm (FR)
46 ZL3550110 Sensor
47 ZL3550111 Bushing
48 Q150B0825 Болт
49 Q40108 Плоская шайба
50 Q340B08 Гайка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
