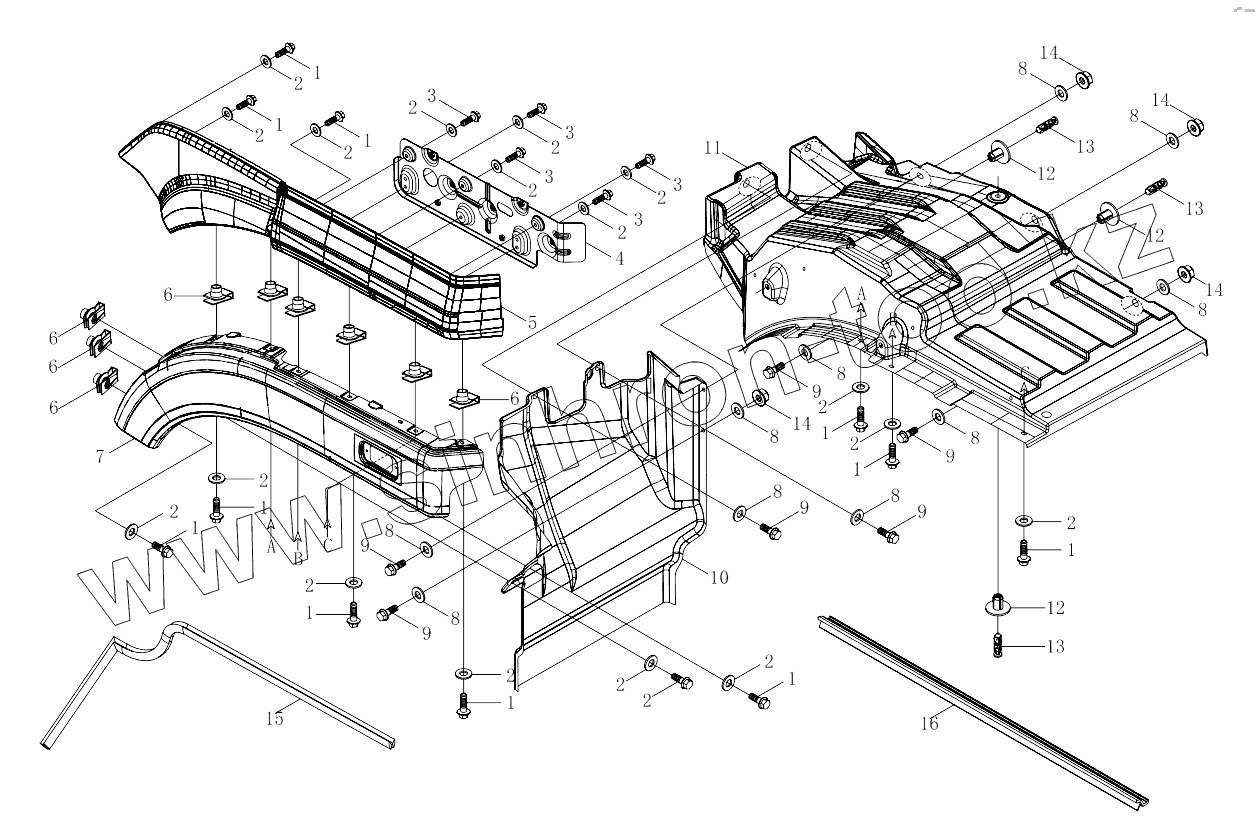

Каталог запасных частей к технике: Foton 3253DLPJE-0RZA01. 1SB2498430405 Mudguard-body part
1SB2498430405
1
1
1
1
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
4
4
5
5
6
6
6
6
6
7
7
8
8
8
8
8
8
8
8
8
8
9
9
9
9
9
9
10
10
11
11
12
12
12
13
13
13
14
14
14
14
15
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1SB2498430405 | 1SB2498430405 | Mudguard-body part | |
| 1 | Q1840616 | Болт с шестигранной головкой и зубчатым буртиком | |
| 2 | Q40106 | Плоская шайба | |
| 3 | Q1840612 | Bolt | |
| 4 | 1B24984304005 | LH fender support assy | |
| 4 | 1B24984304006 | RH fender support assy | |
| 5 | 1B24984304001 | LH fender | |
| 5 | 1B24984304002 | RH fender | |
| 6 | Q31206 | Leaf spring nut, type B | |
| 7 | 1B24984304317 | LH auxiliary wheel house | |
| 7 | 1B24984304318 | RH auxiliary wheel house | |
| 8 | Q40108 | Плоская шайба | |
| 9 | Q1840825 | Hexagon flange bolt | |
| 10 | 1B24984304051 | LH wheel front upper mudguard | |
| 10 | 1B24984304052 | RH wheel front upper mudguard | |
| 11 | 1B24984304027 | LH wheel upper mudguard | |
| 11 | 1B24984304028 | RH wheel upper mudguard | |
| 12 | 1B24984300030 | Седло пистона | |
| 13 | 1B24984300029 | Пистон | |
| 14 | Q340B08 | Гайка | |
| 15 | 1B24984304011 | Weathstrip, LH fender | |
| 15 | 1B24984304012 | Weathstrip, RH fender | |
| 16 | 1B24984304013 | Rear weathstrip, LH fender | |
| 16 | 1B24984304014 | Rear weathstrip, RH fender |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
