Каталог запасных частей к технике: Foton 3253DLPJE-0RZA01. 1SB2498430212 Mudguard-frame

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1SB2498430212
1SB2498430212
1
2
2
2
2
2
2
2
2
2
2
3
3
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
6
6
6
7
7
7
8
8
9
9
10
10
11
11
12
12
12
12
13
13
13
14
14
15
15

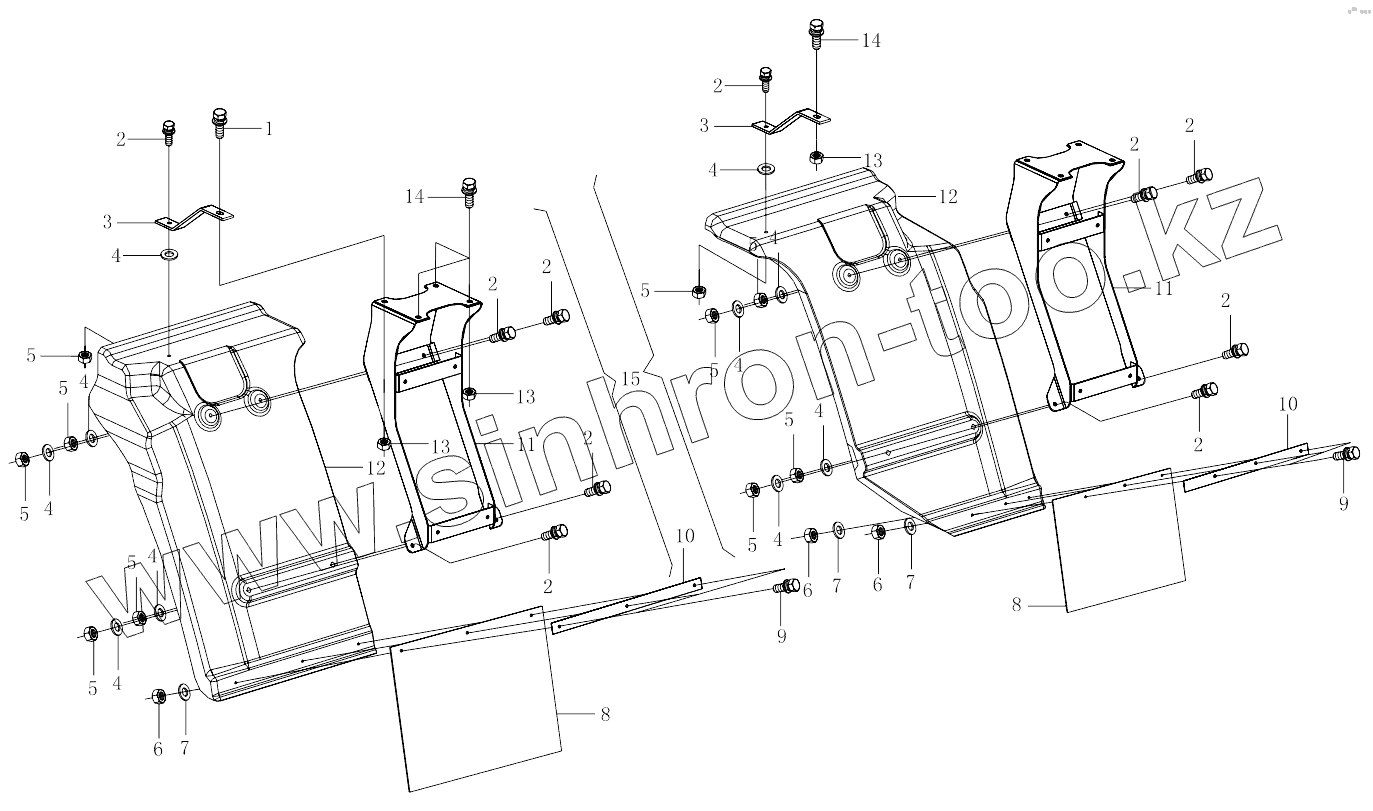

Позиция на иллюстрации Заводской номер детали Название детали
1SB2498430212 1SB2498430212 Mudguard-frame
1 Q1461030 Болт с шестигранной головкой, пружинная шайба и плоская шайба
2 Q1460820 Болт с шестигранной головкой, пружинная шайба и плоская шайба
3 1B24984310034 Кронштейн внутренний
4 Q40208 Шайба
5 Q340B08 Гайка
6 Q340B06 Гайка
7 Q40206 Шайба
8 1B24984381065 Rear fender lower mudguard
9 Q1460620 Болт с шестигранной головкой, пружинная шайба и плоская шайба
10 1B24984381048 Pressure plate
11 1B24984310037 Кронштейн заднего крыла переднего колеса
12 1B24984381063 LH rear fender
12 1B24984381064 RH rear fender
13 Q340B10 Гайка
14 Q1461025 Болт с шестигранной головкой, пружинная шайба и плоская шайба
15 1B24984381061 Rear fender assy
15 1B24984381062 Rear fender assy
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
