Каталог запасных частей к технике: Foton 3253DLPJE-0RZA01. 1SB2498210502 Rear-view mirror

Тип техники

Марка

Модель

Схема

1

1

1

1

1

1

1

1

2

3

3.1

3.2

3.3

3.4

4

4

5

6

6.1

6.2

6.3

6.4

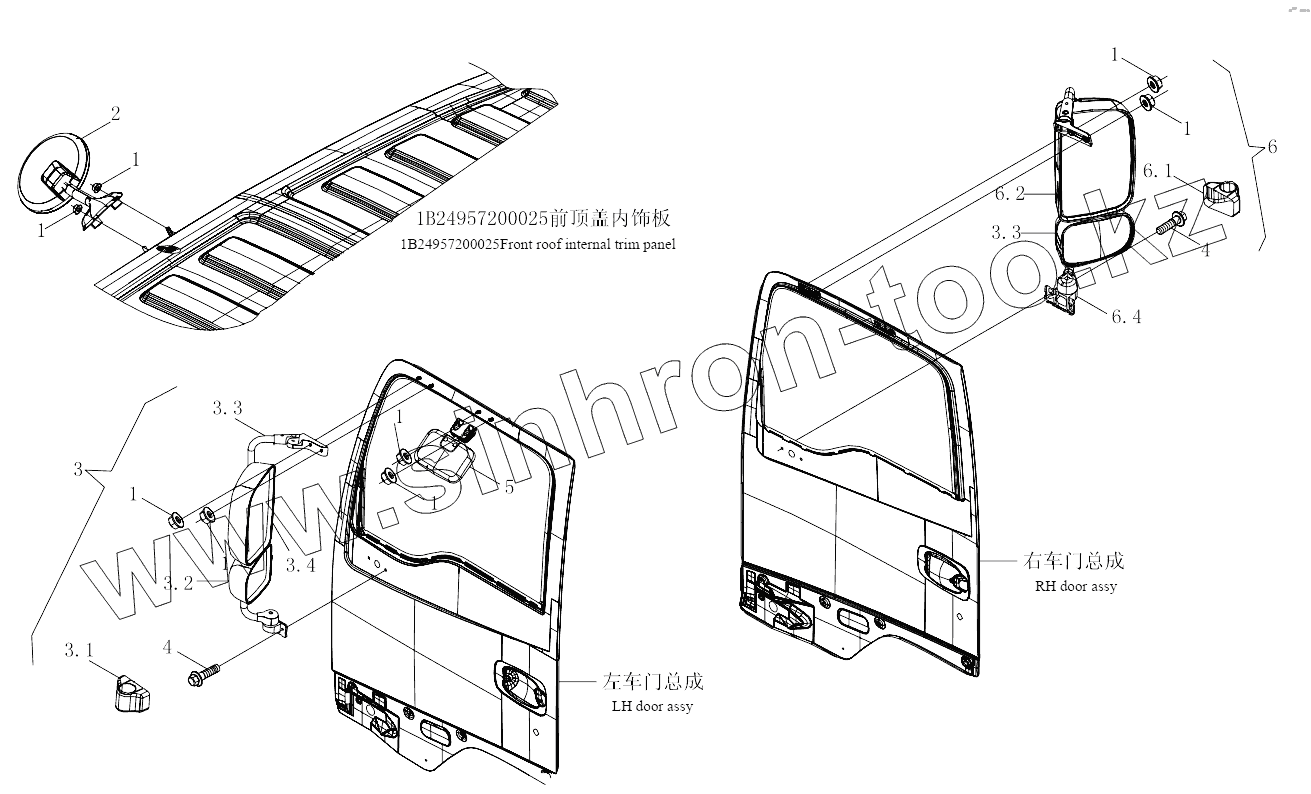

Позиция на иллюстрации	Заводской номер детали		Название детали
1SB2498210502	1SB2498210502		Rear-view mirror
1	Q32008		Гайка шестигранная с зубчатым буртиком
2	1B22082105005		Front under-view mirror assy
3	1B24982105001		LH back-view mirror assy
3.1	1B24982104009		Lower base decorative cover plate, LH rear view mirror
3.2	1B24982105008		LH Wide-angle mirror body assy
3.3	1B24982184003		Rear-view mirror support assy
3.4	1B24982104011		LH Manual-operated rear-view mirror body assy
4	Q218B0830		Hexagon socket cheese-head screw
5	1B24982105004		Side under-view mirror assy
6	1B24982105002		RH rear-view mirror assy
6.1	1B24982104010		Lower base decorative cover plate, RH rear view mirror
6.2	1B24982104012		RH Manual-operated rear-view mirror body assy
6.3	1B24982184006		H3Wide-angle mirror body
6.4	1B24982184004		Rear-view mirror support assy

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
