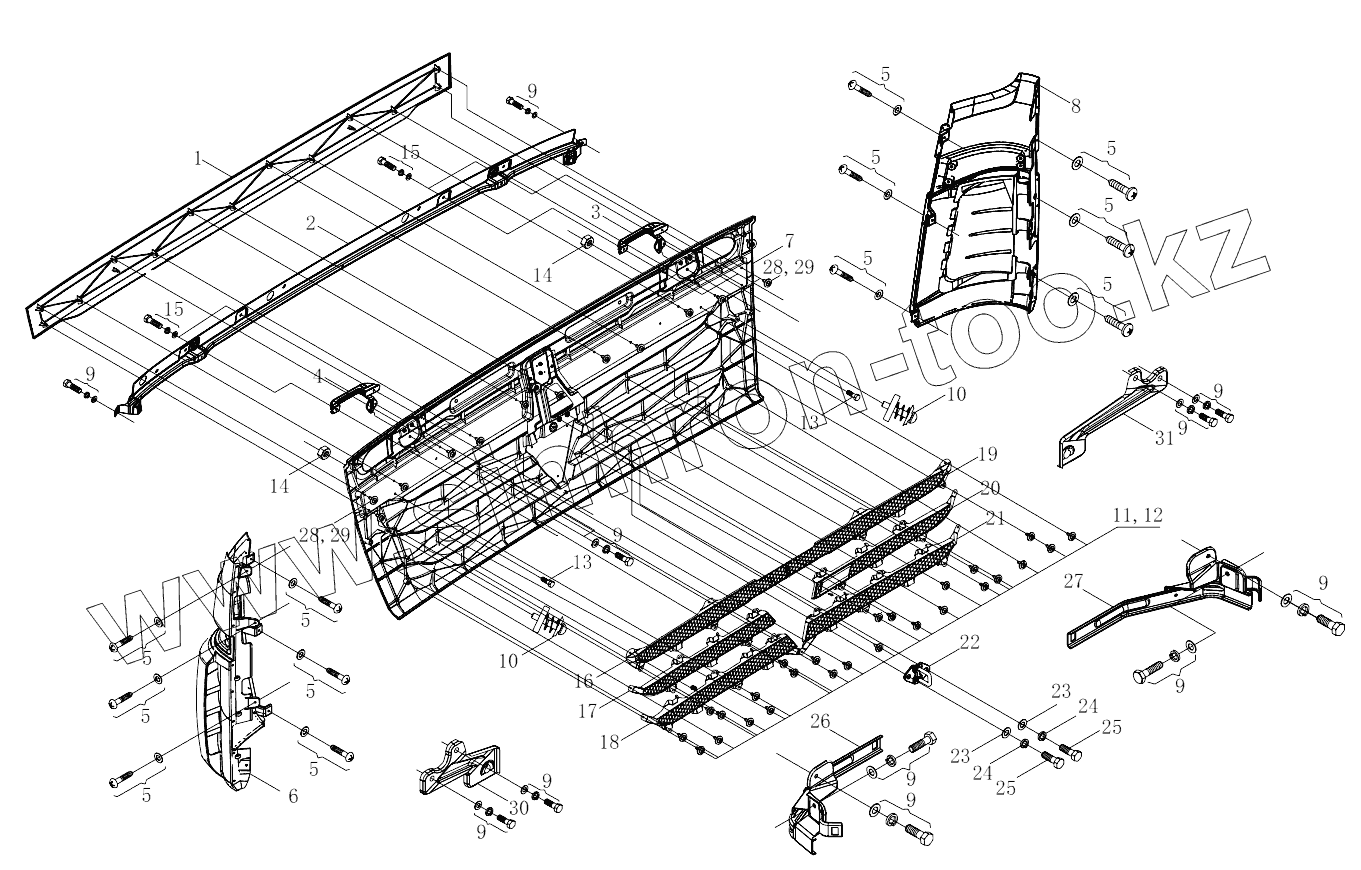

Каталог запасных частей к технике: Foton 3253DLPJE-0RZA01. 1SB2495310501 Front wall accessories-1
1SB2495310501
1SB2495310501
1
2
3
4
5
5
5
5
5
5
5
5
5
5
5
5
6
7
8
9
9
9
9
9
9
9
9
9
9
9
10
10
11
12
13
13
14
14
15
15
16
17
18
19
20
21
22
23
23
24
24
25
25
26
27
28
28
29
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1SB2495310501 | 1SB2495310501 | Front wall accessories | |
| 1 | 1B24953104010 | Front cover plate trim panel | |
| 2 | 1B24953105019 | Wiper fixing plate welded assy | |
| 3 | 1B24953100054 | Ручка капота правая | |
| 4 | 1B24953100053 | Ручка капота левая | |
| 5 | Q2204816 | Винт | |
| 6 | 1B24953104042 | LH decorative angle plate assy | |
| 7 | 1B24953104001 | Front tilting cover plate assy | |
| 8 | 1B24953104029 | RH decorative angle plate assy | |
| 9 | Q1460820 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 10 | 1B24953104043 | Turning cover plate locking button assy | |
| 11 | Q2713513 | Винт | |
| 12 | Q40204 | Шайба | |
| 13 | Q1840616 | Болт с шестигранной головкой и зубчатым буртиком | |
| 14 | Q32006 | Гайка шестигранная с зубчатым буртиком | |
| 15 | Q1460620 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 16 | 1B24953104032 | LH upper screen | |
| 17 | 1B24953104036 | Middle LH veil mats | |
| 18 | 1B24953104038 | LH lower screen | |
| 19 | 1B24953104035 | RH upper screen | |
| 20 | 1B24953104037 | RH middle screen | |
| 21 | 1B24953104039 | RH lower screen | |
| 22 | 1B24953100014 | Штифт ограничительный | |
| 23 | Q40106 | Плоская шайба | |
| 24 | Q40306 | Шайба пружинная | |
| 25 | Q174B0612 | Hexagon head bolt,w/cross slot on head | |
| 26 | 1B24953104061 | Lower bracket welded assy, LH angle plate | |
| 27 | 1B24953104062 | Lower bracket welded assy, RH angle plate | |
| 28 | Q2723516 | Винт | |
| 29 | Q40104 | Шайба плоская | |
| 30 | 1B24953104052 | Buffer block RH support | |
| 31 | 1B24953104051 | Buffer block LH support |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
