Каталог запасных частей к технике: Foton 3253DLPJE-0RZA01. 1SB2495310212 Bumper module

Тип техники

Марка

Модель

Схема

1SB2495310212

1SB2495310212

1

2

3

4

5

5

6

6

7

7

8

9

10

10

10

10

11

12

12

13

13

14

14

14

14

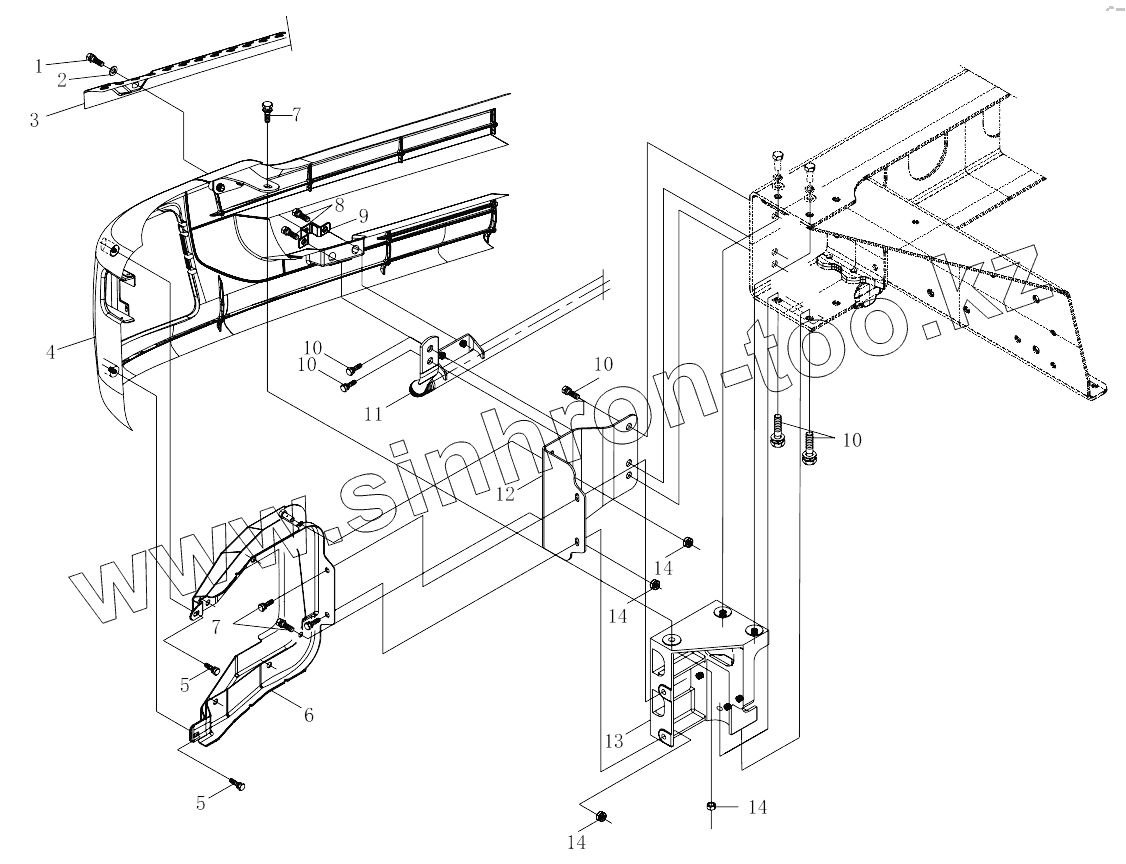

Позиция на иллюстрации	Заводской номер детали		Название детали
1SB2495310212	1SB2495310212		Bumper module
1	Q1460825		Болт с шестигранной головкой, пружинная шайба и плоская шайба
2	Q40208		Шайба
3	1B24953100413		Bumper foot board
4	1B24953100484		Bumper sub-mounting assy
5	Q1460820		Болт с шестигранной головкой, пружинная шайба и плоская шайба
6	1B22053100114		LH headlamp fixing support assy
6	1B22053100115		RH headlamp fixing support assy
7	Q1461035		Болт с шестигранной головкой, пружинная шайба и плоская шайба
8	Q1461025		Болт с шестигранной головкой, пружинная шайба и плоская шайба
9	1B22053100117		Bumper foot board fixing support assy
10	Q1461440		Hexagon head bolt, spring washer and flat washer combination
11	1B24953100414		Bumper strutting pipe assy
12	1B24953100417		Connecting bracket, LH headlamp bracket
12	1B24953100418		Connecting bracket, RH headlamp bracket
13	1B24953100415		Connecting bracket, LH frame
13	1B24953100416		Connecting bracket, RH frame
14	Q340B10		Гайка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
