Каталог запасных частей к технике: Foton 3253DLPJE-0RZA01. 1S32511190301 Air intake device-2

Тип техники

Марка

Модель

Схема

1S32511190301

1

1

1

1

2

3

3

3

4

4

4

5

5

5

6

7

8

9

10

11

12

12

13

13

14

15

16

17

18

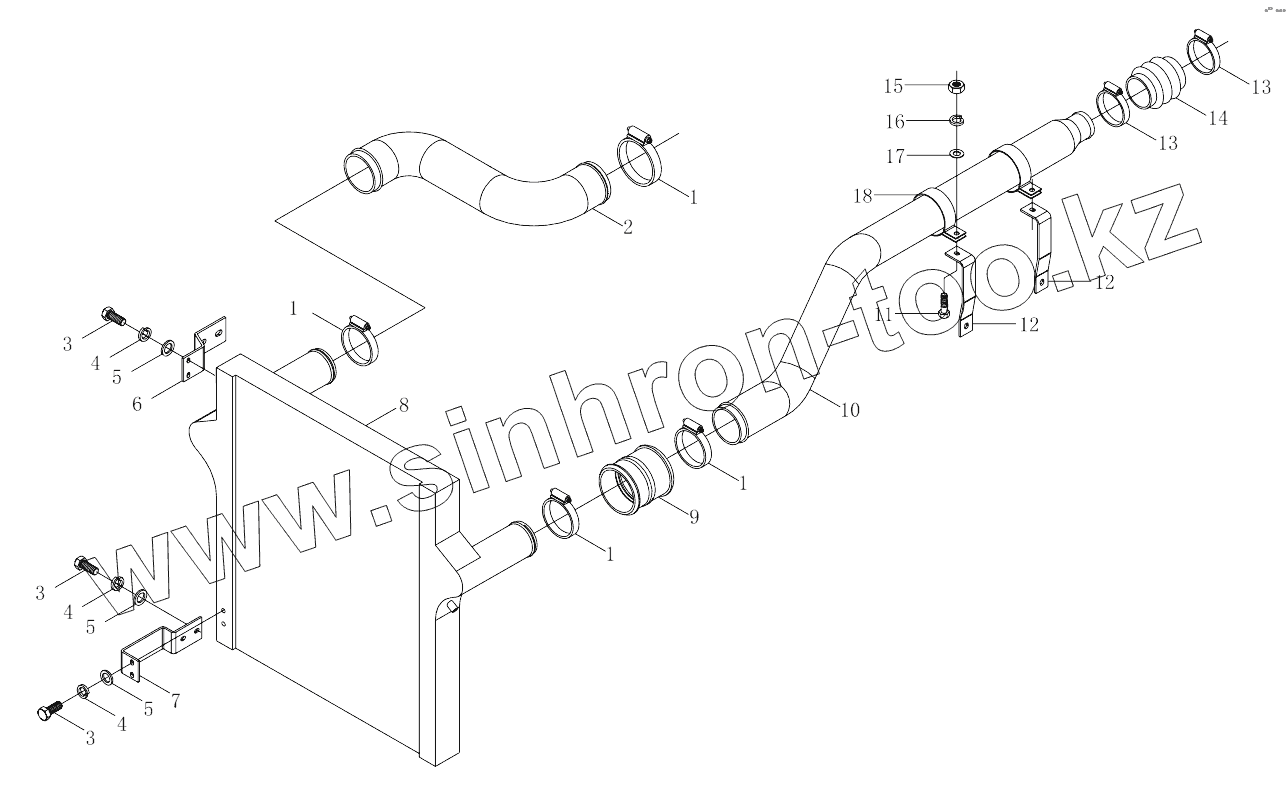

Позиция на иллюстрации	Заводской номер детали		Название детали
1S32511190301	1S32511190301		Air intake device
1	1424211900002		Hoop
2	1325111903004		Charge air cooler air exhaust pipe
3	Q150B0820		Болт
4	Q40308		Шайба пружинная
5	Q40108		Плоская шайба
6	1325111980050		Charge air cooler fixing bracket
7	1325111903050		Charge air cooler fixing bracket
8	1325111980045		Charge air cooler assy
9	1331111930032		Connecting hose
10	1325111903005		Charge air cooler air intake pipe
11	Q150B1040		Болт
12	1325111903010		Fixing support, charge air cooler
13	1320611980013		Хомут тип Т
14	1417111981306		Rubber hoses
15	Q340B10		Гайка
16	Q40310		Шайба пружинная
17	Q40110		Плоская шайба
18	1324211900009		Charge air cooler pipe hoop

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
