Каталог запасных частей к технике: FAW CA 5250 (JSQP64K1T1E4). Трубопровод подачи фтора

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

7

7

8

9

10

11

12

13

14

15

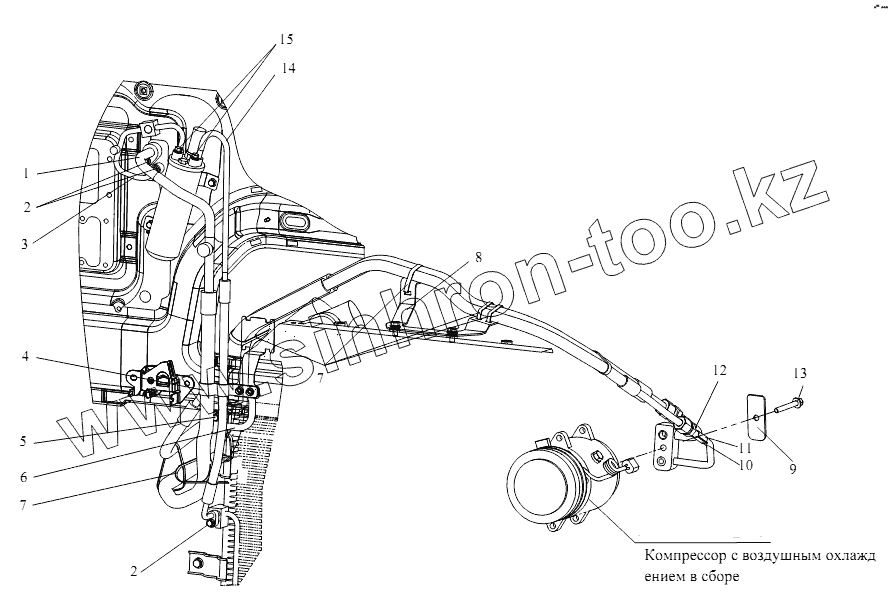

Позиция на иллюстрации	Заводской номер детали		Название детали
1	8108060-41А		Гибкий трубопровод низкого давления в сборе от охладителя к металлическому трубопроводу высокого/низкого давления в сборе
2	CQ1460630		Комбинированный болт
3	8108130-40А		Металлический трубопровод высокого давления в сборе от ресивера к охладителю
4	8108061-40А		Двухтрубный хомут
5	CQ1460635		Болт
6	8108080-41A		Гибкий трубопровод высокого давления в сборе от металлического трубопровода высокого/низкого давления в сборе к конденсатору
7	T67427946		Пластмассовый хомут
8	8108127-41A		Держатель трубопровода кондиционера E
9	8108071-41A		Крепежная планка на входе/выходекомпрессора
10	8108075-10A		Трубный зажим в сборе
11	8108076-10A		Трубный зажим
12	CQ1460616		Болт
13	CQ1460625		Болт
14	8108110-40A		Гибкий трубопровод высокого давления в сборе от конденсатора к резервуару
15	CQ1460625		Болт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
