Каталог запасных частей к технике: FAW CA 5250 (JSQP64K1T1E4). Топливный бак и топливопровод

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
8
9
10
10
11
12
13
14
15
17
18
19
20
21
22
23
23
23
23
24
24
25
25
27

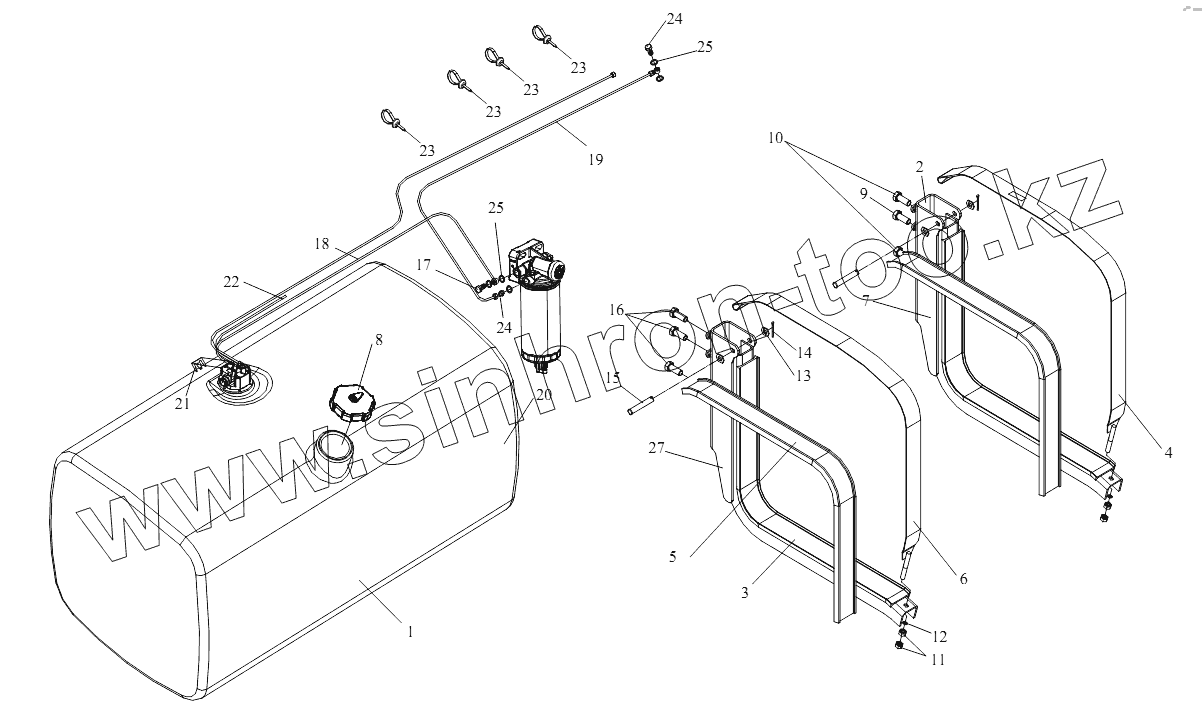

Позиция на иллюстрации Заводской номер детали Название детали
1 1101010-48А Топливный бак в сборе
2 1101105-46А Передний опорный кронштейн топливного бака в сборе
3 1101117В50А Подкладка - кронштейн
4 1101130В50А Крепежный ремень топливного бака в сборе
5 1101134В50А Прокладка - бандажная лента
6 1101135В50А Бандажная лента в сборе - топливный бак
7 1104071-330 Полый болт
8 1103010-59А Крышка топливного бака в сборе
9 1101133-73А Болт крепления кронштейна топливного бака
10 1101133-363 Болт-для крепления кронштейна топливного бака
11 CQ34012 Гайка
12 Q40112 Пружинная шайба
13 Q40114 Шайба
14 Q5004030 Штифт
15 Q5101485 Штифт
16 CQ72316T5 Уплотнительное кольцо
17 1104061-367 Пустотелый болт
18 1104120-46А Впускной маслопровод в сборе - от топливного бака к фильтру грубой очистки топлива
19 1104130-46А Впускной маслопровод в сборе - от фильтра грубой очистки топлива к топливоподкачивающего насоса
20 1104250-46А Возвратный маслопровод в сборе
21 1104266-365 Ограничитель
22 1104301-50А Впускной и выпускной трубопроводы
23 3724015-240 Пластмассовый хомут
24 1104622-365 Переходное соединение-к топливному фильтру
25 CQ72318T5 Уплотнительное кольцо
27 1101205-55A Задний кронштейн в сборе-топливный бак
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
